روش متداول هایفو برای تست میدان صوتی (2)

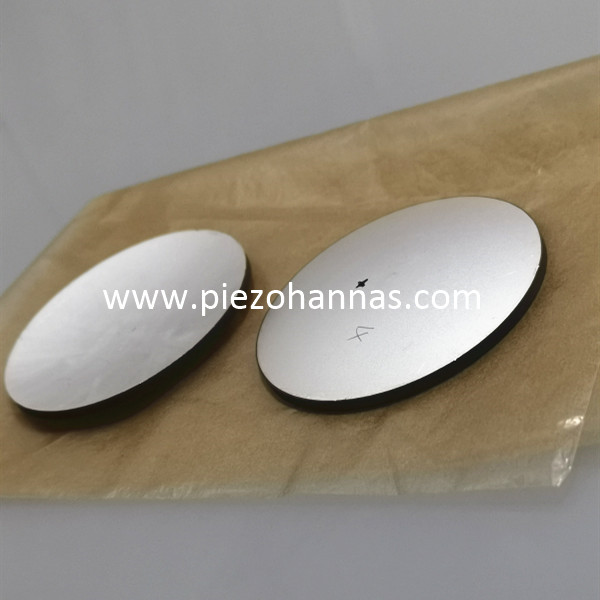

با توجه به پیچیدگی میدان صوتی HIFU، روش کاملا ایده آلی برای تشخیص کامل وجود ندارد کریستال پیزو HIFU . میدان صوتی سیستم تعادل تشعشع بهبودیافته و هیدروفون با موفقیت در اندازه‌گیری میدان HIFU با شدت صدای 5 کیلووات بر سانتی‌متر مربع و توان صوتی 500 وات استفاده شده است. این استاندارد بورس IEC را پشت سر گذاشته و به طور گسترده در خارج از کشور منتشر شده است. در فوریه 2006، گزارش فنی آزمایشگاه فیزیک ملی (NPL) نقل شد و برای ارسال به تمام کشورهای جهان به IEC/TC87 ارسال شد. این نشان می دهد که اندازه گیری میدان صوتی HIFU چین .و تحقیقات استانداردسازی به خط مقدم جهان رسیده است. فشار صدای میدان صوتی متمرکز با شدت بالا (H IFU) معمولاً بیش از 20 مگاپاسکال است، فشار منفی ممکن است از - 10 مگاپاسکال تجاوز کند، همراه با اثرات غیرخطی قوی، کاویتاسیون و جریان صدا، که به شدت بر دقت دستگاه اندازه گیری تأثیر می گذارد.

چه روش تابش، اندازه گیری هیدروفون یا اندازه گیری فیبر باشد، باید توانایی دستگاه بلبرینگ برای مقاومت در برابر میدان صوتی HIFU و عدم قطعیت اندازه گیری را در نظر گرفت. علاوه بر این، افزایش دما ناشی از میدان صوتی HIFU در یک لحظه نیز تأثیر زیادی بر حساسیت دستگاه اندازه‌گیری مانند سنسور خواهد داشت و باعث انحراف اندازه‌گیری می‌شود و احتمالاً تعامل دما و فشار صدا را ایجاد می‌کند. در صورت استفاده از فیبر نوری، دما و فشار صوتی باعث تغییر در شکل و ضریب شکست فیبر می شود. بنابراین، چگونگی تفکیک موثر تعامل بین دما و فشار صدا نیز یکی از مسائل اصلی در تشخیص میدان صوتی HIFU است. در اندازه‌گیری میدان صوتی HIFU، کاویتاسیون نیز یکی از عوامل محدودکننده دقت اندازه‌گیری آن است. هنگامی که فشار صوت از آستانه کاویتاسیون فراتر رفت، فشار بسیار بالا، جت پرسرعت و موج ضربه ای ایجاد شده توسط حباب کاویتاسیون بر روی دستگاه اندازه گیری ایجاد می شود. اثر حتی آسیب دیده است. گاززدایی آب تا حدودی تاثیر کاویتاسیون بر روی دستگاه اندازه گیری را کاهش می دهد، اما زمانی که قدرت تا حدی افزایش یابد، مقدار زیادی حباب کاویتاسیون در محیط اندازه گیری (آب گاز زدایی شده) ایجاد می شود که منجر به بزرگتر شدن دستگاه اندازه گیری و نتیجه آن می شود. تاثیر. به طور خلاصه، تشخیص پیزو با فوکوس بالا اولتراسونیک هنوز یکی از تنگناهایی است که توسعه فناوری HIFU را محدود می کند. اندازه‌گیری ایمن و مؤثر به پیشرفت تحقیقاتی کاویتاسیون و انتشار غیرخطی و همچنین به فیبر نوری، فناوری حسگر و مواد آن بستگی دارد.

سنسور سرامیکی پیزوالکتریک برای پیکاپ

پیکاپ بخش مهمی از پخش کننده رکورد است که به نوبه خود قلب پیکاپ است. عملکرد این سنسور پیزوالکتریک تبدیل سیگنال لرزش صدای ضبط شده به خروجی سیگنال الکتریکی برای رسیدن به هدف رکورد است. از آنجایی که سنسور پیزوالکتریک سرامیکی ساخت آسان‌تری دارد، نسبت به انواع دیگر سنسورهای پیزوالکتریک، هزینه کمتر، حساسیت بالاتر و حساسیت بالاتری دارد. در مدار پخش، مزایای پیش تقویت مورد نیاز نیست، بنابراین در سال های اخیر از سنسورهای سرامیکی پیزوالکتریک در پیکاپ ها استفاده شده است ابتدا ساختار و اصل کار پیکاپ. با توسعه تجهیزات صوتی، پیکاپ از پیکاپ مونو گذشته تا مرحله پیکاپ دو کاناله (استریو) توسعه یافته است. پیکاپ دو کاناله از یک پوشش، یک قلم، یک سنسور پیزوالکتریک، یک عضو ثابت لاستیکی، یک درج دمپر و یک براکت تشکیل شده است. هنگامی که پخش کننده ضبط پخش می شود، نوک پیکاپ در امتداد شیار صدای ضبط حرکت می کند تا یک لرزش مکانیکی مصنوعی ایجاد کند. قسمت اتصال ارتعاش را به دو ارتعاش متقابل عمود بر هم می شکند و سپس به ترتیب انتهای دو سنسور سرامیکی پیزوالکتریک را منتقل می کند که باعث می شود سنسور سرامیکی پیزوالکتریک ارتعاش خمشی ایجاد کند که با اثر پیزوالکتریک مثبت به کانال های چپ و راست تبدیل و بازیابی می شود. سیگنال صوتی پیکاپ های مونو و پیکاپ های دو کاناله در ساخت و کارکرد مشابه هستند. تفاوت اصلی این دو در این است که اولی دارای سنسور پیزوسرامیک و دومی دارای دو سنسور پیزوسرامیک است.

دوم، سنسور پیزوالکتریک

1 سنسور سرامیکی پیزوالکتریک برای پیکاپ از دو عدد تشکیل شده است ورق های سرامیکی پیزوالکتریک با فوکوس بالا با جهت قطبش مخالف. این ساختار سنسور سرامیکی پیزوالکتریک از نوع دیافراگمی دوگانه نامیده می شود. هنگامی که نوک پیکاپ در امتداد شیار صدای ضبط حرکت می کند، نیروی مختصری از 1 تا 5 9 از شیار صوتی به دست می آید که باعث می شود یک قطعه از سرامیک سنسور سرامیکی پیزوالکتریک نوع دیافراگم دوگانه فشرده شود و قطعه دیگر قطعه سرامیکی بین تکه سرامیک تنش متناظر را ایجاد می کند و در نتیجه تنش میدان الکتریکی را ایجاد می کند. الکترودهای سطح بیرونی سنسور سرامیکی پیزوالکتریک. ولتاژ خروجی یک سنسور سرامیکی پیزوالکتریک از نوع دیافراگمی دوگانه معمولی حدود 1 SV است. برای به دست آوردن حساسیت الکتریکی ولتاژ بالا و پاسخ فرکانس وسیع، ماده سرامیکی پیزوالکتریک باید یک ثابت ولتاژ پیزوالکتریک بزرگ 93، یک هم‌مکانیکی هم‌الکتریک عرضی بالا و هم‌الکتریکی R13 داشته باشد. انبساط ثابت، Q مکانیکی کم. ارزش مواد سرامیک پیزوالکتریک نرم برای اصل کار سرامیک های پیزوالکتریک، به خاطر سادگی، ابتدا کاشی های یکپارچه را مورد بحث قرار می دهیم. یک ورق سرامیکی پیزوالکتریک یک نیروی فشاری یا نیروی کششی F بین دو وجه انتهایی عمود بر سطح دو الکترود اعمال می کند. به دلیل اثر مثبت پیزوالکتریک، یک بار Q متناسب با نیروی F بر روی الکترود ایجاد می شود و رابطه d ضخامت یک قطعه است. ثابت دی الکتریک مطلق سرامیک های پیزوالکتریک. در رابطه با ظرفیت الکترواستاتیکی آن C، b عرض یک قطعه است. ولتاژ V بین الکترودها به گونه ای است که امپدانس مکانیکی حسگر سرامیکی پیزوالکتریک یکپارچه بسیار زیاد است و قلم نمی تواند به درستی ردیابی شیار صدا را انجام دهد. . اگر آن را به یک نوار تغییر دهید، و دو قطعه به یک سنسور نوع دیافراگمی دوتایی متصل شده و یک انتهای آن ثابت شود، انتهای دیگر مجبور به ایجاد لرزش خمشی می شود. ارتعاش خمشی سنسور سرامیکی پیزوالکتریک با دیافراگم دوبل نازک از سنسور سرامیکی پیزوالکتریک یکپارچه بیشتر است. به طور مشابه، یک سنسور سرامیکی پیزوالکتریک از نوع دیافراگمی دوگانه نیز می تواند ولتاژ خروجی متناسب با نیروی خارجی بدست آورد.

3. سرامیک پیزوالکتریک برای دستگاه های ضبط داخلی
سنسور ساخته شده از نوع 206 از سنسور پیزوالکتریک نوع دیافراگم دوگانه استفاده می کند. نویسندگان از یک ماده سرامیکی پیزوالکتریک سه تایی سرب اسید نیوبیک برای ساخت یک سنسور سرامیکی پیزوالکتریک استفاده کردند که الزامات پیکاپ را برآورده می کند. فرمول شیمیایی سرامیک های پیزوالکتریک سه تایی بهبود خواص مواد با جایگزینی بخش کوچکی از سرب است. نشانه های اصلی در جدول نشان داده شده است. یک سنسور سرامیکی پیزوالکتریک از نوع دو دیافراگمی ساخته شده از این ماده.

چهارم، استفاده از قدرت حرارتی با دمای بالا خاکی کمیاب. از آنجایی که اکسیدهای خاکی کمیاب در برابر دماهای بالا مقاوم هستند و به راحتی تجزیه نمی شوند، حتی در دماهای بالا نیز پایدار هستند و مقاومت ویژه آنها کم است، به طوری که محدوده دما گسترده است. هیچ اثر پیزوالکتریک و پلاریزاسیون و غیره وجود ندارد. آنها همچنین دارای مزایای مواد دیگر ترمیستورهای دمای بالا هستند: ضریب دمای مقاومت بزرگ است و می تواند به طور مستقیم دما را نشان دهد. سیگنال خروجی قوی است و مدار کنترل ساده و بدون نیاز به مدار تقویت کننده است. سیم های جبرانی و جبرانی صفر برای اندازه گیری و ترسیم مسافت طولانی مورد نیاز نیست. از این رو ترمیستور خاکی کمیاب یکی از سنسورهای با کاربرد زیاد و پوشش وسیع می باشد و در جنبه های زیر قابل اجرا می باشد.

سیستم تشخیص دمای بالا برای هواپیماهای مختلف در فناوری هوافضا

از آلودگی محیط زیست ناشی از اگزوز خودرو جلوگیری کرده و برای تشخیص و استخراج دمای گاز اگزوز استفاده شود.
