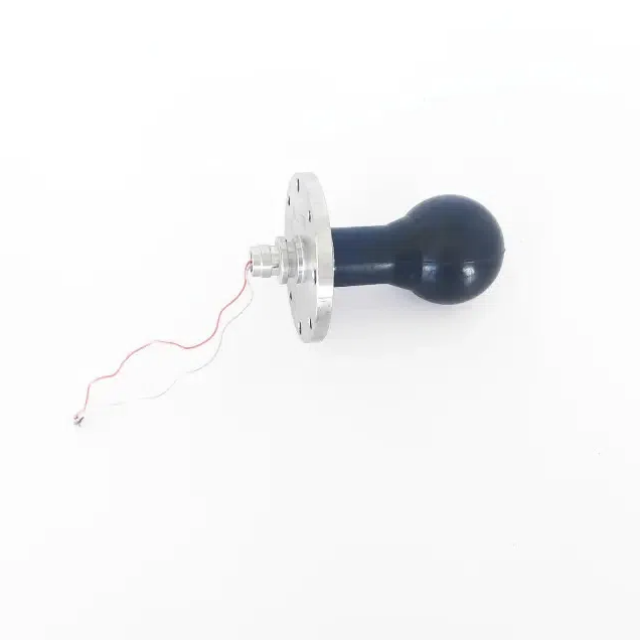

مبدل Tonpilz چیست و چه کاربردی دارد؟

مبدل ها دستگاه های جدایی ناپذیری هستند که در صنایع مختلف برای تبدیل یک نوع انرژی به شکل دیگر استفاده می شوند. از تبدیل سیگنال‌های الکتریکی به ارتعاشات مکانیکی گرفته تا تبدیل امواج صوتی به سیگنال‌های الکتریکی، آنها نقش مهمی در کاربردهای مختلف از تشخیص پزشکی تا آکوستیک زیر آب دارند. در میان انواع بسیاری از مبدل های موجود، مبدل Tonpilz به دلیل طراحی منحصر به فرد و کاربردهای همه کاره آن متمایز است. در این مقاله، به بررسی مبدل Tonpilz می‌پردازیم و تعریف، اصل کار، اجزا، برنامه‌ها، مزایا و چالش‌های طراحی آن را بررسی می‌کنیم.



1.تعریف مبدل Tonpilz

مبدل Tonpilz نوعی مبدل پیزوالکتریک است که به طور خاص برای تبدیل انرژی الکتریکی به ارتعاشات مکانیکی و بالعکس طراحی شده است. نام 'Tonpilz' از کلمات آلمانی 'sound' (Ton) و 'pillar' (Pilz) گرفته شده است که ظاهر آن را به درستی توصیف می کند - شبیه ساختاری استوانه ای با شکل قارچ مانند. این طراحی متمایز، مبدل Tonpilz را قادر می‌سازد تا امواج صوتی با قدرت بالا تولید کند، و آن را به ویژه در برنامه‌هایی که راندمان بالا و توان خروجی بسیار مهم هستند، موثر می‌سازد.

در مقایسه با انواع دیگر مبدل‌ها، مانند آنهایی که با استفاده از عناصر پیزوالکتریک ساده یا اصول الکترومغناطیسی ساخته شده‌اند، ساختار مبدل Tonpilz در زمینه‌های خاص، به ویژه در مورد آکوستیک زیر آب و سونار، عملکرد برتری را ارائه می‌دهد. طراحی آن امکان کنترل بهتر پاسخ فرکانس و رزونانس را فراهم می کند و خروجی بالاتری را به شکل فشرده تر ارائه می دهد.



2.اصل کار یک مبدل Tonpilz

مبدل Tonpilz در هسته خود بر اساس اصل تبدیل انرژی الکتریکی به ارتعاشات مکانیکی از طریق اثر پیزوالکتریک عمل می کند. مواد پیزوالکتریک مورد استفاده در مبدل زمانی که سیگنال الکتریکی به آنها اعمال می شود، فشار مکانیکی ایجاد می کنند و باعث لرزش سازه می شوند.

طراحی منحصر به فرد Tonpilz این فرآیند را با ترکیب عناصر پیزوالکتریک متعدد در یک آرایش استوانه ای بهبود می بخشد. این عناصر به یک تشدید کننده و یک ساختار پشتی متصل هستند که به تمرکز و تقویت ارتعاشات کمک می کند. با اعمال سیگنال‌های الکتریکی، مواد پیزوالکتریک منبسط و منقبض می‌شوند و امواج صوتی را در محیط اطراف ایجاد می‌کنند، چه آب، هوا یا مواد دیگر.

توانایی مبدل Tonpilz برای تولید ارتعاشات کارآمد در فرکانس‌های خاص عمدتاً به دلیل تشدید کننده است که به دقت تنظیم شده است تا با فرکانس طبیعی عناصر پیزوالکتریک مطابقت داشته باشد. این انتقال انرژی را بهینه می کند و اتلاف انرژی را به حداقل می رساند و عملکرد بالاتر و عمر عملیاتی طولانی تری را تضمین می کند.



3.اجزای کلیدی یک مبدل Tonpilz

عملکرد یک مبدل Tonpilz به چندین مؤلفه کلیدی که با هم کار می کنند متکی است:

عناصر پیزوالکتریک : این مواد قلب مبدل هستند و مسئول تبدیل انرژی الکتریکی به انرژی مکانیکی هستند. اثر پیزوالکتریک به این عناصر اجازه می دهد تا با اعمال میدان الکتریکی تغییر شکل داده و ارتعاش ایجاد کنند.

پشتیبان : مواد پشتیبان در مبدل Tonpilz پشتیبانی و میرایی را برای عناصر پیزوالکتریک فراهم می کند. این به کنترل ویژگی های ارتعاش، جلوگیری از تشدید ناخواسته و بهینه سازی عملکرد مبدل کمک می کند.

تشدید کننده : تشدید کننده برای افزایش کارایی ارتعاشات تولید شده توسط عناصر پیزوالکتریک طراحی شده است. با تنظیم تشدید کننده برای مطابقت با فرکانس طبیعی عناصر پیزوالکتریک، خروجی انرژی مکانیکی را تقویت می کند و اطمینان حاصل می کند که مبدل با حداکثر بازده کار می کند.

این اجزا با هم تضمین می کنند که مبدل Tonpilz به طور موثر عمل می کند و امواج صوتی با فرکانس بالا را با حداقل اتلاف انرژی تولید می کند.



4.کاربردهای مبدل های Tonpilz

مبدل های Tonpilz بسیار متنوع هستند و به دلیل توانایی آنها در تولید امواج صوتی قدرتمند در صنایع مختلف یافت می شوند. در اینجا برخی از برنامه های کاربردی اولیه آورده شده است:

آکوستیک زیر آب : مبدل های Tonpilz به طور گسترده در سیستم های سونار برای ارتباطات و ناوبری زیر آب استفاده می شود. توانایی آنها در تولید امواج صوتی قدرتمند و عملکرد در آب آنها را برای کاربردهای زیر دریا مانند ارتباطات زیردریایی، یافتن ماهی و اکتشافات زمین شناسی ایده آل می کند.

سونوگرافی پزشکی : در زمینه پزشکی، مبدل های Tonpilz در دستگاه های اولتراسوند استفاده می شود. آنها امواج صوتی با فرکانس بالا را تولید می کنند که در تصویربرداری تشخیصی استفاده می شود و پزشکان را قادر می سازد تصاویر دقیقی از ساختارهای داخلی بدن به دست آورند. اندازه جمع و جور و خروجی بالا آنها را به ویژه در محیط های پزشکی موثر می کند.

تست غیر مخرب (NDT) : کاربردهای صنعتی اغلب نیاز به استفاده از مبدل های Tonpilz برای آزمایش های غیر مخرب دارند. از این دستگاه ها برای بررسی عیوب داخلی مواد بدون آسیب رساندن به خود مواد استفاده می شود. توانایی آنها در تولید امواج با فرکانس بالا و دقت آنها آنها را برای بازرسی فلزات، کامپوزیت ها و سایر مواد عالی می کند.

سیستم های ارتباطی زیر آب : مبدل های Tonpilz همچنین نقش مهمی در سیستم های ارتباطی زیر آب ایفا می کنند، جایی که کارایی آنها در تولید امواج صوتی در آب برای ارتباطات دوربرد قابل اعتماد ضروری است.



5.مزایای مبدل های Tonpilz

مبدل های Tonpilz چندین مزیت کلیدی را نسبت به انواع دیگر مبدل ها ارائه می دهند:

راندمان بالا : یکی از مزایای اصلی مبدل های Tonpilz کارایی آنها در تبدیل سیگنال های الکتریکی به ارتعاشات مکانیکی است. طراحی آنها حداقل اتلاف انرژی را ممکن می سازد که منجر به قدرت خروجی بالاتر و عملکرد بهتر در دوره های طولانی می شود.

محدوده فرکانس وسیع : مبدل‌های Tonpilz می‌توانند در طیف وسیعی از فرکانس‌ها، از کم تا زیاد، کار کنند، که آنها را برای کاربردهای مختلفی که نیاز به انعطاف‌پذیری در تولید صدا دارند، مناسب می‌سازد.

توان خروجی بیشتر : ساختار منحصربه‌فرد مبدل Tonpilz به آن اجازه می‌دهد امواج صوتی قدرتمندتری را به شکل فشرده تولید کند. این به ویژه در کاربردهایی مانند سونار و سونوگرافی پزشکی، که در آن به قدرت بالا در فضاهای محدود نیاز است، مفید است.

طراحی جمع و جور : طراحی مبدل Tonpilz امکان عملکرد بالاتر را در یک بسته کوچکتر و قابل کنترل تر فراهم می کند. این به ویژه در صنایعی مانند تصویربرداری پزشکی، که در آن فضا اغلب محدود است، مفید است.



6.چالش‌ها در طراحی مبدل Tonpilz

در حالی که مبدل Tonpilz مزایای متعددی را ارائه می دهد، چالش هایی نیز در طراحی آن وجود دارد:

تطبیق فرکانس و امپدانس : یکی از مشکلات اصلی در طراحی مبدل های Tonpilz اطمینان از تطابق فرکانس و امپدانس مناسب است. مبدل باید طوری تنظیم شود که در یک فرکانس خاص طنین انداز شود و عدم تطابق می تواند منجر به کاهش کارایی و عملکرد شود.

انتخاب مواد : مواد مورد استفاده در مبدل های Tonpilz باید با دقت انتخاب شوند تا عملکرد و دوام را متعادل کنند. عناصر پیزوالکتریک باید حساسیت و دوام بالایی داشته باشند، در حالی که پشتی و تشدید کننده باید در برابر تنش های مکانیکی مقاومت کرده و از اتلاف انرژی جلوگیری کند.

هزینه : مواد و پیچیدگی طراحی مبدل های Tonpilz می تواند آنها را گران تر از انواع مبدل های ساده تر کند. این می تواند برای صنایعی که در آن هزینه عامل اصلی است، چالش ایجاد کند.



نتیجه گیری

در نتیجه، مبدل Tonpilz یک دستگاه بسیار کارآمد و قدرتمند است که در صنایع مختلف مورد استفاده قرار می گیرد. طراحی منحصر به فرد آن، ترکیب عناصر پیزوالکتریک با تشدید کننده و پشتیبان، به آن اجازه می دهد تا امواج صوتی با فرکانس بالا را با حداقل اتلاف انرژی تولید کند. کاربردهای آن در آکوستیک زیر آب، سونوگرافی پزشکی و آزمایش های غیر مخرب، تطبیق پذیری و اهمیت آن را نشان می دهد. علی‌رغم چالش‌هایی مانند تطبیق فرکانس و انتخاب مواد، تقاضای رو به رشد برای مبدل‌های Tonpilz در سراسر صنایع حکایت از ارزش و پتانسیل نهایی آنها دارد. با ادامه پیشرفت فناوری، نقش مبدل‌های Tonpilz در زمینه‌هایی مانند سونار، تصویربرداری پزشکی و آزمایش‌های صنعتی احتمالاً بیش‌تر رشد می‌کند و آنها را به یک جزء کلیدی در فناوری مدرن تبدیل می‌کند.
