1. پارامترهای فنی:

موارد	پارامترهای فنی		تصویر
نام	200 کیلوهرتز تا 50 کیلوهرتز  در زیر آبمبدل  ابزار رابط لجن با مبدل التراسونیک-  PTFE
مدل	PH W-50/200-NC
فرکانس	200KHz ± 5٪ / 50KHz ± 5 ٪
فاصله تشخیص	200 کیلوهرتز 0.6 تا 120 متر 50 کیلوهرتز 3 تا 500 متر
حداقل lmpedance موازی	600Ω ± 20 ％
ظرفیت	4300pF ± 20 ％ @1KHz
حساسیت	ولتاژ رانندگی: 600 Vpp، فاصله: 0.8 متر، دامنه اکو: 15 ولت (200 کیلوهرتز)
عملیاتی ولتاژ	اوج ولتاژ ＜600VPP
عملیاتی دما	-40+80 ℃
فشار	≤ 3 کیلو یا 0.3 مگا پاسکال
زاویه	(پهنای پرتو ) عرض پرتو نیمه توان@-3dB: 7.5°±1، زاویه تیز: 2±17.5 درجه (200 کیلوهرتز) (پهنای پرتو ) عرض پرتو نیمه توان@-3dB：27°±2، زاویه تیز: 4±68 درجه (50 کیلوهرتز)
مسکن مصالح	PTEF
استفاده	فلومتر اولتراسونیک، برد یاب زیردریایی
نصب و راه اندازی بعد	نقشه ساختار محصول را ببینید
سطح حفاظت	IP68
وزن	900 گرم ± 5 ％（ L طول : 10 متر ）
دستورالعمل سیم کشی	(سه خط): قرمز: مبدل +، آبی: سنسور دما +، سیاه: عمومی -؛
منحنی پذیرش		نمودار ساختار محصول

2. نمودار شماتیک سنسور دما مبدل، نمودار شماتیک مدار تست



3. هیئت توسعه:

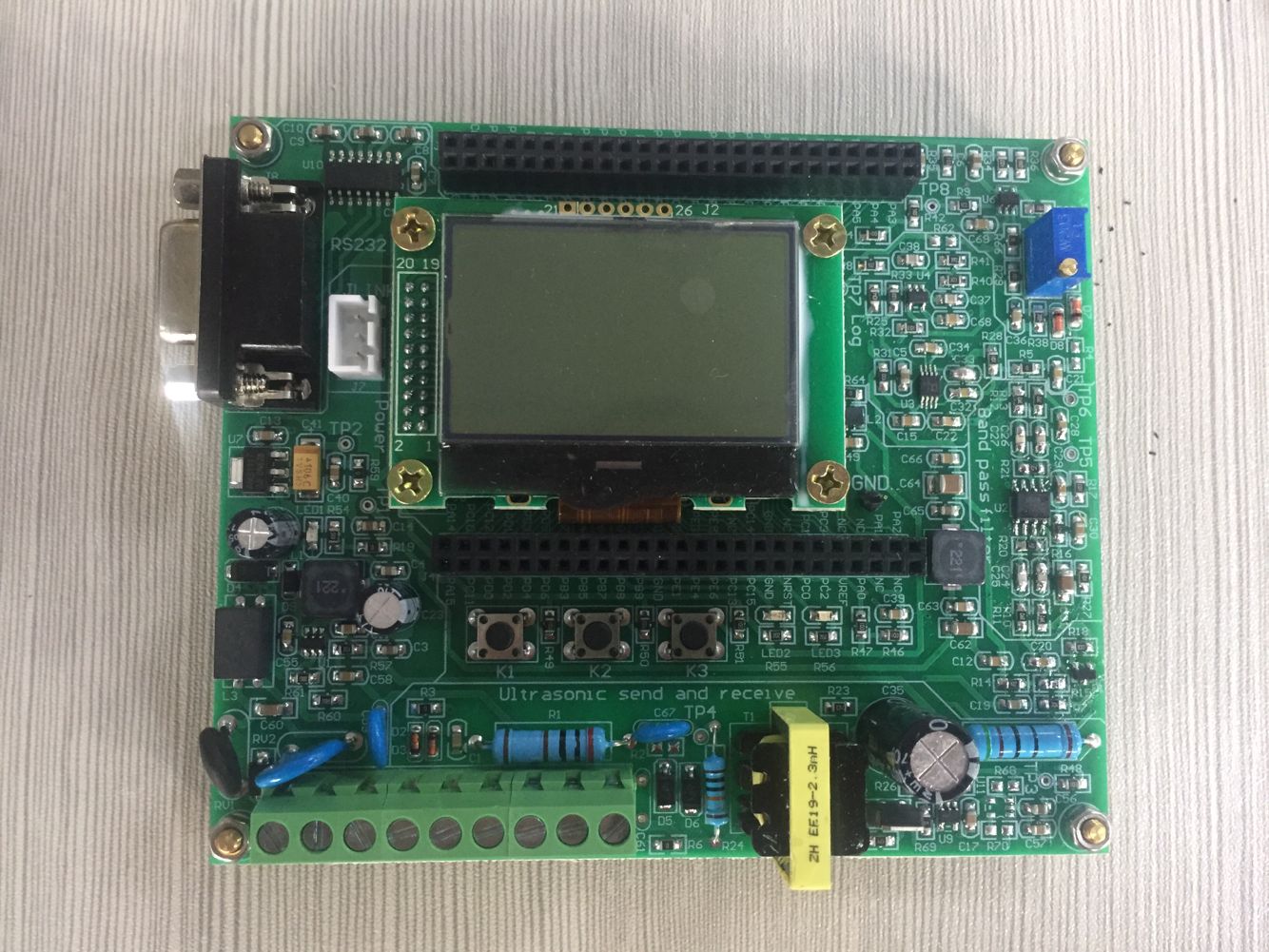

برد توسعه اولتراسونیک با فرکانس بالا DYSTM32F4 مبتنی بر میکروکنترلر STM32F407VGT6 است که شامل رابط JLINK داخلی، 2 LED، 3 دکمه مستقل، رابط نمایشگر LCD12864، مدار اصلی فرستنده اولتراسونیک، مدار دریافت اولتراسونیک اصلی، پورت سریال ناهمزمان UART + رابط درجه حرارت رابط تراشه MAX232، رابط استاندارد تراشه MAX232 است.

تخته توسعه اولتراسونیک با فرکانس بالا DYSTM32F4، می تواند برای عمق سنجی زیر آب اولتراسونیک، توسعه اولیه اکتشاف ماهی استفاده شود. می تواند آزمایش های ارتباط صوتی زیر آب در مسافت های کوتاه و با سرعت بالا انجام دهد. می تواند برای توسعه اولیه محصولات محدوده اولتراسونیک، آزمایش های مربوط به سنسورهای اولتراسونیک استفاده شود، می توان آن را در معکوس کردن خودرو، سایت ساخت و ساز و برخی سایت های صنعتی برای پیش توسعه نظارت بر موقعیت استفاده کرد. همچنین می توان از آن برای پیش توسعه و کاربرد در مناطقی مانند سطح مایع، عمق چاه و اندازه گیری طول لوله استفاده کرد.
