مطالعه آرایه فازی با فوکوس اولتراسونیک

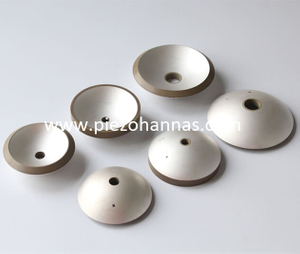

 در چند دهه اخیر، آرایه‌های فازی اولتراسونیک در بسیاری از تخصص‌های پزشکی و ارزیابی غیرمخرب (NDE) به کار گرفته شده است. یک آرایه فازی اولتراسونیک از چندین امپدانس مبدل هیفو پیزو که معمولاً از یک صفحه پیزوالکتریک منفرد از سرب زیرکونات تینات (PZT) بریده یا حک می‌شود. ضخامت عنصر فرکانس کاری مبدل را تعیین می‌کند. فرکانس ماده دیگری استفاده می‌شود. تأخیرهای زمانی از پیش تعیین شده برای هدایت دینامیکی یا تمرکز جبهه‌های موج صوتی. ویژگی‌های هدایت و تمرکز یک آرایه 15 با پارامترهای هندسی آن تعیین می‌شود. در تجزیه و تحلیل ویژگی‌ها، آرایه‌های فازی ابتدا به‌عنوان آرایه‌ای از منابع نقطه‌ای ساده در نظر گرفته می‌شوند که در صفحه‌ای ازیموتالی چیده شده‌اند، این رویکرد به طور مستقیم ساده‌تر است. در پیکاپ‌های پیزو با فوکوس بالا اولتراسونیک. اما یک آرایه واقعی همیشه دارای ابعاد محدود است. ثانیاً مدل آرایه دارای عناصری با عرض محدود و ابعاد بی‌نهایت ارتفاع در نظر گرفته شد. این اثر ارتفاع بر تمرکز پرتو است. پیزو HIFU برای کاهش وزن عرض محدود و پارامترهای مبدل بر روی اثر تمرکز تجزیه و تحلیل شده، از جمله تعداد عناصر (N)، فاصله بین عناصر (d)، بعد (L)، بعد عرض (a). همه اینها می تواند یک اساسی برای بررسی عمیق تر آرایه های فازی باشد. در عین حال، متمرکز، مبدل‌های کره عنصر پیزو HIFU نیز مورد تجزیه و تحلیل قرار می‌گیرند. می‌تواند تمرکز بر محور خود را درک کند. این مطالعات بر روی میدان صوتی تابشی با استفاده از رله کردن میدان یکپارچه توسط آرایه فازی پیستون مستطیلی، توزیع فشار صدای تشعشعی مشتق شده است، فرمان جهت‌گیری نیز مورد بحث قرار گرفت.

  با استفاده از روش عددی، تأثیر پارامترهای مبدل بر روی اثر تمرکز، از جمله تعداد سنسور پیزوالکتریک هایفو الکتریکی (N) ، فاصله بین عناصر (d) ، بعد ارتفاع (L) ، بعد عرض.

  مطالعه بر روی هدایت پرتو آرایه فازی در میدان خز.. مطالعه میدان صوتی تابشی فاز پیستون حلقه‌ای متحدالمرکز:

  1. با استفاده از رله برای یکپارچه سازی توزیع فشار میدان صوتی تابشی فرمان موج نیز مورد بحث قرار گرفت.
  2. بررسی خواص میدان نزدیک حلقه پیستون.
  3. توزیع تحلیلی فشار آرایه فازی اولتراسونیک برای فوکوس پرتو با استفاده از اصل هویگن 5 به دست آمد. با استفاده از نرم افزار کامپیوتری، توزیع فشار رسم شد.
طراحی مدار:
  1. معرفی سیستم ernitting الکترونیکی دیجیتال.
  2. تولید و دستیابی به سیستم دیجیتال
  3. سیستم اندازه گیری و دریافت مبدل آرایه فازی.
