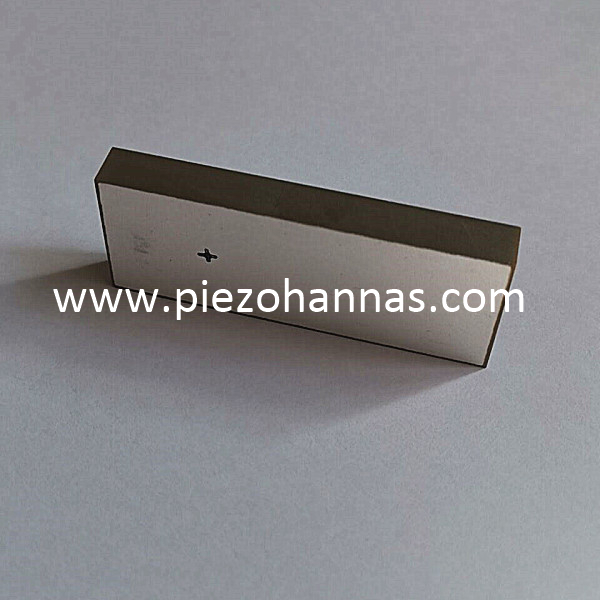

استوک Pzt8 صفحات پیزوالکتریک مواد برای مبدل

                   استوک Pzt8 صفحات پیزوالکتریک مواد برای مبدل

WuHan Piezohannas Tech.Co., Ltd تولید کننده سرامیک های پیزوالکتریک، مبدل های مافوق صوت و برخی دستگاه های اولتراسونیک دیگر با نیروی فناوری قوی است. با سیستم مدیریت کیفیت و بخش تحقیق و توسعه ، محصولات ما به طور گسترده در اکثر برنامه ها استفاده می شود.

- مواد پیزو: PZT82
- ابعاد: 50*20*6 میلی متر
- Fs(Hz):34294
-Fp(Hz):35664
-Kp:0.33
-C:(pf):1477
- کاربردها: مبدل

برنامه کاربردی ...:  فیلتر امواج فرکانس بالا، تشدید کننده، تشخیص فرکانس، سنسور اولتراسونیک، سنسور لرزش، سنسور استرس مواد، سنسور فشار، تولید ارتعاش، برداشت انرژی/الکتریسیته، سنسور فشرده سازی و موارد دیگر

محدوده مستطیل پیزوسرامیک / مربع:

طول: 3mm-176mm
عرض: 1mm-120mm
ارتفاع: 0.1mm-30mm

ارزش معمولی عملکرد مواد PZT 'سخت':



مواد PZT سخت			PZT-41	PZT-42	PZT-43 /4D	PZT-82	PBaS-4
ثابت دی الکتریک	ɛ T r3		1050	1250	1420	1100	1900
فاکتور جفت	K P		0.58	0.58	0.58	0.52	0.59
	ک31		0.32	0.33	0.34	0.3	0.34
	ک33		0.66	0.67	0.68	0.57	0.68
	K t		0.48	0.48	0.48	0.4	0.49
ضریب پیزوالکتریک	d31	10-12m/v	-106	-124	-138	-100	-160
	d33	10-12m/v	260	280	300	240	380
	g31	10-3vm/n	-11.4	-11.2	-11	-10.3	-9.5
	g33	10-3vm/n	28	25.3	24	25	22.6
ضرایب فرکانس	N ص		2280	2200	2160	2280	2200
	ن1		1671	1613	1583	1671	1613
	ن3		1950	1900	1875	1950	1850
	N t		2250	2200	2200	2300	2200
ضریب انطباق الاستیک	اس ای11	10-12m 2/n	11.8	12.7	13.2	11.6	13.2
فاکتور کیفیت مکانیکی	Qm		1000	800	600	1200	2200
فاکتور تلفات دی الکتریک	Tg δ	%	0.3	0.4	0.5	0.3	0.5
تراکم	ρ	گرم بر سانتی متر3	7.5	7.5	7.5	7.6	7.5
دمای کوری	تی سی	درجه سانتی گراد	320	320	320	310	310
مدول یانگ	Y E11	<10 9نیوتن در متر3	85	79	76	86	76
نسبت سم			0.3	0.3	0.3	0.3	0.33
