دیسک های پیزو با مواد PZT5

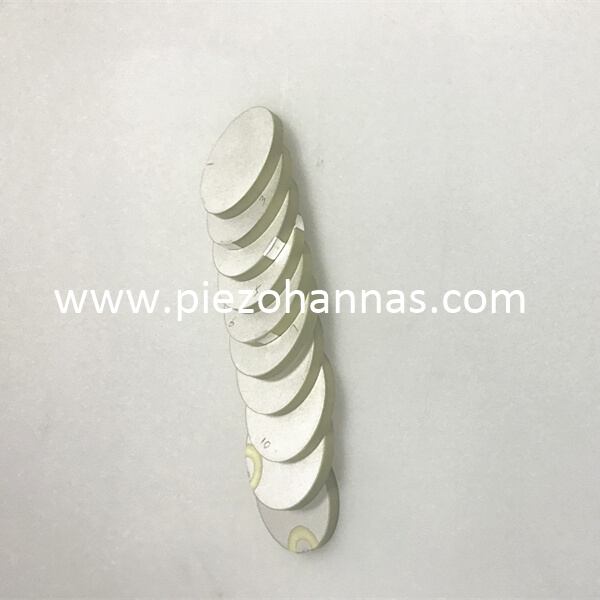

مبدل دیسک پیزوالکتریک

دیسک پیزو برای سنجش سطح

اندازه دیسک پیزو برای سنسور سطح مایع:

قطر: 4 میلی متر
ضخامت: 1 میلی متر
مواد: مواد نرم pzt5

فرکانس Fr: 10 ± 488 کیلوهرتز

ضریب کوپلینگ مکانیکی Kp: 0.62 ＞

ظرفیت استاتیک Cs: 158.40pF±12.5٪

اندازه استاندارد دیسک های پیزو:

محدوده دیسک پیزو برای تولید:

قطر: 2mm-120mm
ضخامت:0.1mm-30mm

برنامه های کاربردی:

مبدل های پیزوسرامیک برای ارسال و دریافت سیگنال اولتراسونیک مورد نیاز در حسگرهای سطح برای سنجش سطح غیر تماسی مایعات و جامدات حجیم.

سنسورهای سطح اولتراسونیک به طور گسترده ای برای سنجش سطح غیر تماسی مایعات و جامدات حجیم استفاده می شوند. این سنسور شامل مبدل پیزوسرامیک است که می تواند امواج اولتراسونیک با فرکانس بالا منتشر کند. مبدل پیزوسرامیک بالای سطح مایع در حال اندازه گیری نصب شده است. فاصله سطح مایع از سنسور با ارسال یک پالس اولتراسونیک کوتاه و اندازه گیری زمان بازتاب آن از سطح مایع تعیین می شود.

مواد PZT:



- سرامیک های پیزوالکتریک PZT4 رفتاری دوگانه در دریافت و ارسال دارند، با حساسیت بالاتر و تلفات دی الکتریک کمتر.

- سرامیک های پیزوالکتریک PZT5 دارای ضریب جفت الکترومکانیکی بالاتر، ثابت دی الکتریک متوسط ​​و حساسیت بالاتر هستند.

- سرامیک های پیزوالکتریک PZT8 از نوع انتقال توان بالا دارای خاصیت پیزوالکتریک خوب، استحکام مکانیکی بالا، میدان اجباری بالا، تلفات دی الکتریک کم در میدان های قوی هستند.

تصویر برنامه:
