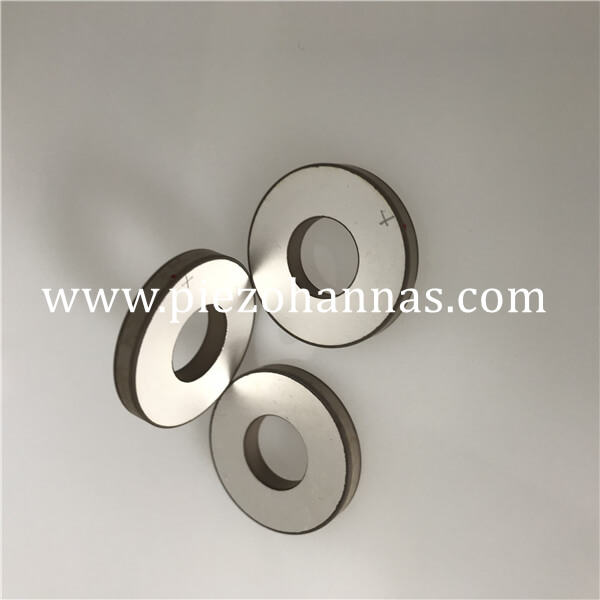

مبدل حلقه سرامیکی پیزو مواد سخت برای اتصال اولتراسونیک

Φ 4× Φ 2×2.5

60​​±12.5%

 622± 5٪

<300

Φ 8ｘ Φ 3ｘ1

850 ± 5٪

188 ± 2٪

≤10

Φ 10ｘ Φ 5ｘ2

240± 10٪

153± 5٪

≤15

1020

≥45

≥800

Φ12ｘ Φ 5ｘ1

1170± 15٪

130± 6٪

≤5.7

Φ13.5ｘ Φ 7ｘ1.2

2000± 15٪

 1.7 مگاهرتز

≤75

Φ15ｘ Φ 6.5ｘ5

0.269nF ± 10٪

410 ± 2٪

≤15

Φ15ｘ Φ 7ｘ4

316 ​​± 12.5%

102 ± 1 کیلوهرتز

Φ15ｘ Φ 8.5ｘ0.7

2100± 15٪

91 ± 3 کیلوهرتز

 ≤12

Φ 16ｘ Φ 7ｘ2.5

899± 20٪

90± 5٪

＜20

870 ± 5٪

Φ 16ｘ Φ 8ｘ4

340± 10٪

95.8± 5٪

≤20

512

≥45

≥800

Φ 18x Φ 12x1.2

2000±15

 1.8 مگاهرتز± 5

≤75

Φ20x Φ10x4

 480 ​​± 12.5%

75 ± 5٪

Φ 22x Φ 14.6x3

1000​​± 12.5%

50 ± 3 کیلوهرتز

Φ 22x Φ 8.1x6

530± 20٪

77 ± 3 کیلوهرتز

 ≤25

Φ24ｘ Φ 7ｘ3

1500​​±12.5%

75± 5٪

Φ24ｘ Φ 12ｘ8

550± 15٪

60 ± 3 کیلوهرتز

≤25

Φ 25ｘ Φ 10ｘ4

935± 10٪

65.5± 5٪

≤15

512

≥45

≥800

Φ28ｘ Φ 9ｘ1

6650± 15٪

 2.08 مگاهرتز ± 5٪

≤3

Φ28ｘ Φ 9ｘ6

800± 15٪

190± 5 کیلوهرتز

Φ28ｘ Φ 9ｘ0.3

22000± 15٪

6.8 مگاهرتز± 5

≤1.5

Φ 30ｘ Φ 10ｘ5

1150± 10٪

58.4± 5٪

≤15

410

≥45

≥800

Φ 30ｘ Φ 10ｘ6

990± 15٪

59 ± 5٪

≤16

Φ 32ｘ Φ 15ｘ5

1080± 10٪

49.2± 5٪

≤15

410

≥45

≥800

Φ 35ｘ Φ 15ｘ5

1430± 10٪

45.5± 5٪

≤15

410

≥45

≥800

Φ 38ｘ Φ12.7.6.3

2000± 20٪

 44 ± 3 کیلوهرتز

≤20

Φ 38ｘ Φ 15ｘ5

1750± 10٪

43.4± 5٪

≤15

410

≥46

≥800

Φ 40× Φ 12×5

2070±12.5%

45.9

≤15

≥46

≥800

Φ 40ｘ Φ 15ｘ5

1970± 10٪

42.8± 5٪

≤15

410

≥45

≥800

Φ 40× Φ 20×5

1700​​±12.5%

37.9

≤15

≥45

≥800

Φ 40× Φ 17×6

1555​​±12.5%

40.5

≤15

≥45

≥800

Φ 42ｘ Φ 15ｘ5

2200± 10٪

40± 5٪

≤15

410

≥45

≥800

Φ 42ｘ Φ 17ｘ5

2110± 10٪

38.8± 5٪

≤15

410

≥45

≥800

Φ 45ｘ Φ 15ｘ5

2580± 10٪

38.1± 5٪

≤15

410

≥46

≥800

Φ 50ｘ Φ 17ｘ5

3160± 10٪

34.8± 5٪

≤15

410

≥45

≥800

Φ 50ｘ Φ 17ｘ6

2430± 10٪

34.8± 5٪

≤15

315

≥45

≥800

Φ 50× Φ 20×5

2700​​± 12.5%

33± 2 کیلوهرتز

Φ 50× Φ 20×6

2490​​±12.5%

33.2

≤15

≥45

≥800

Φ 50× Φ 30×13

1350± 5٪

200± 2 کیلوهرتز

≤4

Φ 50× Φ 27×6

2100​​±12.5%

29.3

≤15

≥45

≥800

Φ 60× Φ 30×10

1922​​±12.5%

25.3

≤15

≥45

≥800

Φ 60× Φ 50×2

128± 10٪

5 ± 1 مگاهرتز

≤10

Φ 63.5× Φ 50.8×12.7

1000

127 کیلو هرتز

خواص

PZT-41

PZT-42

PZT-43

PZT-82

PBaS-4

ثابت دی الکتریک

ɛ ^T _r3

1050

1250

1420

1100

1900

فاکتور جفت

K _P

0.58

0.58

0.58

0.52

0.59

ک₃₁

0.32

0.33

0.34

0.3

0.34

ک₃₃

0.66

0.67

0.68

0.57

0.68

K _t

0.48

0.48

0.48

0.4

0.49

ضریب پیزوالکتریک

d31

10^-12m/v

-106

-124

-138

-100

-160

d33

10^-12m/v

260

280

300

240

380

g31

10^-3vm/n

-11.4

-11.2

-11

-10.3

-9.5

g33

10^-3vm/n

28

25.3

24

25

22.6

ضرایب فرکانس

N _ص

2280

2200

2160

2280

2200

ن₁

1671

1613

1583

1671

1613

ن₃

1950

1900

1875

1950

1850

N _t

2250

2200

2200

2300

2200

ضریب انطباق الاستیک

اس ^ای₁₁

10^-12m ²/n

11.8

12.7

13.2

11.6

13.2

فاکتور کیفیت مکانیکی

Qm

1000

800

600

1200

2200

فاکتور تلفات دی الکتریک

Tg δ

%

0.3

0.4

0.5

0.3

0.5

تراکم

ρ

g/cm³

7.5

7.5

7.5

7.6

7.5

دمای کوری

تی سی

درجه سانتی گراد

320

320

320

310

310

مدول یانگ

Y ^E₁₁

<10 ⁹نیوتن در متر³

85

79

76

86

76

نسبت سم

0.3

0.3

0.3

0.3

0.33
