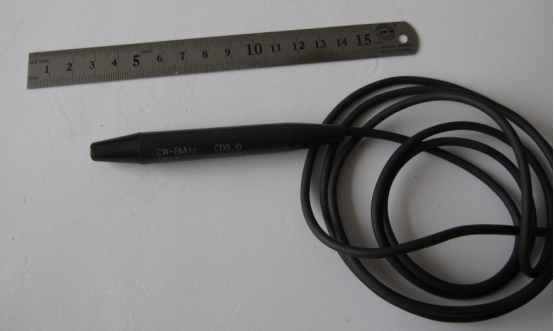

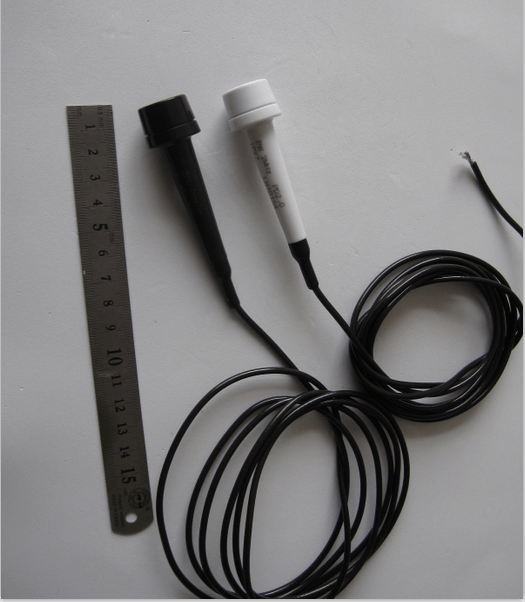

مبدل داپلر اولتراسوند 8 مگاهرتز TCD داپلر برای اتصال کرانیوسرویکال

     مبدل داپلر اولتراسوند 8 مگاهرتز TCD داپلر برای اتصال کرانیوسرویکال

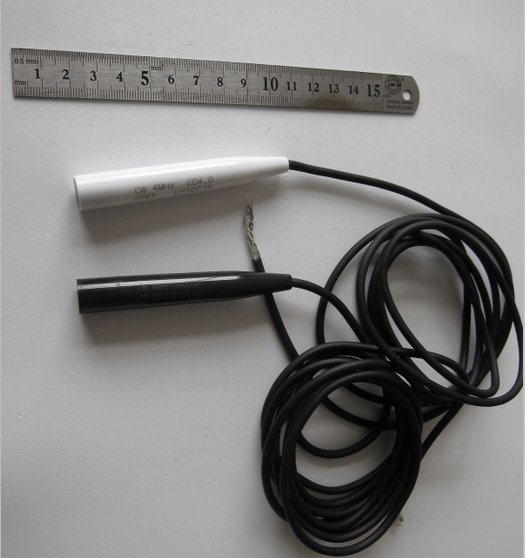

مقدمه:

دستگاه اندازه گیری خون داپلر که ما توسعه دادیم می تواند به سنسور جریان خون 2 مگاهرتز، 4 مگاهرتز، و 8 مگاهرتز برای اندازه گیری میزان جریان خون در عمق های مختلف مجهز شود. رابط خروجی پورت USB است و برق ورودی برق استاندارد کامپیوتر است. می تواند نوعی داده خام یا داده های محاسبه شده را به عنوان Vp ارائه دهد. Vm، Vd، PI، RI، SD، Hr. علاوه بر این، زمانی که مستقیماً با لپ تاپ یا رایانه شخصی خود وصل می شوید، می توانیم خروجی را به عنوان طیف بیت مپ ارائه دهیم.

پارامترهای فناوری:



مدل	پی اچ-2	PH-4	PH-8
فرکانس کاری	10 ± 2 مگاهرتز	4MHz±10%	8 مگاهرتز ± 10 درصد
روش کار	موج پالس	موج پیوسته	موج پیوسته
ظرفیت استاتیکی	2900PF±20%	ارسال: 1500PF±20% دریافت: 1500PF±20%	ارسال: 500PF±20% دریافت: 500PF±20%
حساسیت نسبی	>-9dB	>-20dB	>-15 دسی بل
پهنای باند نسبی	≥30%	≥15%	≥20%
دریافت و ارسال مختلط	---	<-50dB	<-50dB
استفاده اصلی	برای تجزیه و تحلیل جریان خون مغز	برای تجزیه و تحلیل جریان خون شریان کاروتید	برای تجزیه و تحلیل جریان خون عروقی سطحی

1. محتوای اصلی و دامنه کاربرد:



 الزامات فنی الزامات فنی اصلی نوع موج پالس واحد (PW) و پروب های داپلر اولتراسونیک نوع موج پیوسته جداکننده دو ویفر (CW) را به عنوان مبنایی برای بازرسی فنی و ارزیابی تعیین می کند.



2. استاندارد مرجع:



واحد پالس ZBC41010 - الزامات فنی کلی و روش های اندازه گیری برای مبدل های اولتراسونیک اکو.



الزامات ایمنی خاص GB6385 تجهیزات تشخیص اولتراسونیک.



3. اصطلاحات، نمادها:



3.1 فرکانس کاری برای

فرکانس مربوط به مقدار پیک مبدل داپلر و منحنی پاسخ فرکانسی متشکل از یک واحد یا یک ویفر گیرنده، واحد: مگاهرتز



3.2 پهنای باند نسبی △f/fo

در منحنی پاسخ فرکانس اشاره شده در 3.1، نسبت تفاوت بین فرکانس های بالا و پایین fh و fl (Δf ) و fo مربوط به افت 6dB در فرکانس بهینه fo است.

   Δf / fo = (fh―fl) /fo╳100% واحد %

3.3 حساسیت نسبی

تعداد دسی بل در نسبت ولتاژ سیگنال Vt اعمال شده به ویفر فرستنده به ولتاژ خروجی Vr در ویفر گیرنده در زیر هدف بازتابی مشخص شده

   Mtr=20logVr/Vt واحد دسی بل



(برای یک مبدل پالسی واحد، تعداد دسی بل در نسبت Vt به Vr روی همان ویفر)



3.4 سیگنال ارسال و دریافت مک



تعداد دسی بل در نسبت ولتاژ سیگنال Vt اعمال شده به ویفر ساطع کننده به ولتاژ خروجی Vr در ویفر گیرنده هنگام تخلیه مبدل.



یعنی: Mc=20logVr/Vt واحد دسی بل



4. الزامات فنی:



مبدل اولتراسونیک 4.1 PW:



4.1.1 فرکانس کاری (fo): 2MHZ±0.2MHZ

4.1.2 ظرفیت استاتیک (Co): 2300PF ± 15%

4.1.3 پهنای باند نسبی (△f/fo): ≥30%

4.1.4 حساسیت نسبی (Mtr): بهتر از -8dB



مبدل اولتراسونیک 4.2 CW (4MHZ):



4.2.1 فرکانس کاری (fo): 4MHZ±0.4MHZ

4.2.2 ظرفیت استاتیک (Co): 1200 PF ± 15% برای هر یک از فرستنده و گیرنده.

4.2.3 پهنای باند نسبی (△f/fo): ≥15%

4.2.4 حساسیت نسبی (Mtr): بهتر از -20dB

4.2.5 اختلاط سیگنال ارسال و دریافت (Mc): < -50dB



مبدل اولتراسوند 4.3 CW (8MHZ)



4.3.1 فرکانس کاری (fo): 8MHZ±0.8MHZ

4.3.2 ظرفیت استاتیک (Co): گیرنده فرستنده 15±500PF است.

4.3.3 پهنای باند نسبی (△f/fo): ≥20%

4.3.4 حساسیت نسبی (Mtr): بهتر از -15dB

4.3.5 اختلاط سیگنال ارسال و دریافت (Mc): < -50dB
