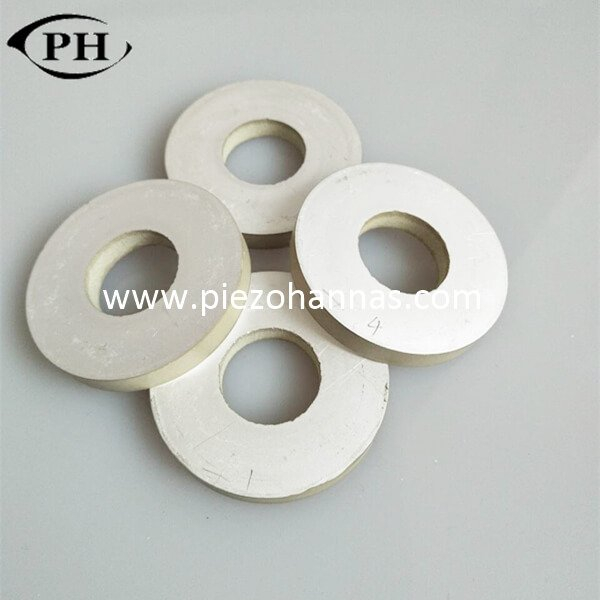

کریستال حلقه پیزوالکتریک 60 کیلوهرتز با الکترودهای نقره ای

1.توضیحات محصول

ابعاد: OD24mm x ID12mm x Thi8mm

ویژگی های الکتریکی:

ظرفیت (pF)	550pF±15%
فرکانس Ft (KHz)	60 کیلوهرتز ± 3 کیلوهرتز
امپدانس تشدید Zm	≤25 Ω

کاربردها: به طور گسترده در جرقه زن ، سنسور انبساط پیزو، تولید ارتعاش، سنسور فشرده سازی، جوشکاری اولتراسونیک ، دندانپزشکی اولتراسونیک استفاده می شود. موتور اولتراسونیک  ، مبدل اولتراسونیک با پیچ و مهره، مبدل مخلوط بیودیزل، مبدل Tonpilz، ترانسفورماتور اولتراسونیک، اتومایزر حلقه پیزو و دیگران.



2. برخی از اندازه استاندارد حلقه پیزو

محدوده عنصر سرامیکی پیزو:
قطر خارجی: 5.0 - 100 میلی متر
قطر داخلی: (2.0 - 35 میلی متر)
ضخامت: (0.2 - 15 میلی متر)

 کریستال پیزو برای دستگاه تمیز کننده اولتراسونیک موجود است

مواد PZT	ابعاد: (میلی متر)	ظرفیت (pF)	فرکانس (KHz)	ضریب جفت (Kp%/Kt%)
P4	35*15*5.5	10±1700٪	1±45	≥40
P4	38*13*6.35	10±1750٪	1±43	≥43
P4	38*15*5	10±1850٪	1±45.5	≥42
P4	50*16*5	4600±10٪	1±35	≥44
P4	37.2 * 6.35	2100±10٪	1±59	≥60
P4	50*2.7	8000±10٪	1±45.5	≥55





3مواد PZT



ما معمولاً P-41، P-42، P-43، P-51، P-52، P-53، P-81، P-82، P-83، PSnN-5،

PMgN-51،PZT-5H،PZT-5X،PCrN-4،PliS-51،PbaS-4،PbaS-5،BaTio3..

مواد PZT به عنوان سرامیک های کاربردی دسته بندی می شوند. در حسگرها تبدیل نیروها، فشارها و شتاب ها به سیگنال های الکتریکی را ممکن می سازند
و در مبدل ها و محرک های صوتی
و اولتراسونیک ولتاژ الکتریکی را به ارتعاش یا تغییر شکل تبدیل می کنند. مواد
پیزوالکتریک از یک طرف بر اساس ترکیب شیمیایی آنها و از طرف دیگر بر اساس شرایط کاربرد خاص طبقه بندی می شوند
.

 سرامیک PZT در طیف گسترده ای از کاربردها استفاده می شود. پودرهای سرامیکی PZT نرم (حسگر) معمولاً زمانی استفاده می‌شوند
که کوپلینگ بالا و/یا حساسیت بار بالا مهم است، مانند سنسورهای جریان یا سطح.
کاربردهای آزمایش / ارزیابی غیر مخرب اولتراسونیک (NDT/NDE)؛ یا برای بازرسی دقیق از
محصولات خودرویی، ساختاری یا هوافضا. ویژگی های مواد شامل ثابت دی الکتریک بالا است. جفت بالا؛
حساسیت شارژ بالا؛ چگالی بالا با ساختار دانه ریز؛ نقطه کوری بالا؛ و پاسخ فرکانسی تمیز و بدون نویز
.

پودرهای سخت (با قدرت بالا) سرامیک PZT زمانی استفاده می‌شوند که ویژگی‌های توان بالا مورد نیاز باشد،
از جمله کاربردهایی مانند تولید انرژی اولتراسونیک یا ولتاژ بالا در پاک‌کننده‌های اولتراسونیک،
دستگاه‌های سونار و غیره. ویژگی‌های مهم پودر شامل ثابت بار پیزوالکتریک بالا (d33) است. ضریب
کیفیت مکانیکی بالاتر که تلفات مکانیکی را کاهش داده و دمای عملیاتی پایین‌تری را ممکن می‌سازد. ضریب
اتلاف کم که عملکرد خنک تر و اقتصادی تر را تضمین می کند. پایداری دی الکتریک بالا؛ و
تلفات مکانیکی کم در شرایط سخت.

4.کاربردهای سرامیک پیزوالکتریک

فلومتر اولتراسونیک	هیدروفون ها	شتاب سنج ها
p iezoارتعاش مبدل	مبدل اتومایزر	پراکندگی ماده
جرقه زن های گازی ضربه ای	کنترل حرکت دقیق	سنسورهای فشار
شتاب سنج ها	جرقه زن های گازی ضربه ای	کنترل حرکت دقیق
میکروفون ها	پیک آپ های موسیقی	سونوگرافی تشخیصی پزشکی
صداسازی	سنسورهای سطح	اتومایزرهای اولتراسونیک
مبدل سونار	دستگاه میکرو باندینگ اولتراسونیک	سنسور ضخامت دیوار
پژواک های زیر آب	مبدل های فرکانس بالا	حسگرهای فشار بالا
گاز از نوع فشاری	جرقه زن محرک های قدرت بالا	موتورهای ارتعاشی
ترانسفورماتورها	جوشکاری اولتراسونیک	جراحی اولتراسونیک
سنسور استرس مواد	برداشت برق پیزو	کاوشگر زیست پزشکی
برداشت برق پیزو	مبدل ماهی یاب	سنسور فشرده سازی
سنسور انبساط پیزو	مبدل زیبایی	اختلاط التراسونیک
ماشین حساب،	تلفن ها	سنسور دزدگیر ماشین
مانیتور جنین	بازتابنده رفلکسکوپ قلب	گام شمار
پزشکی اولتراسونیک	به u تمیز کردن التراسونیک	سونوشیمی

5. ویژگی ها

1. راندمان بالا: پارامتر مکانیکی بالا Q، انتقال کارآمد بین برق و صدا بالای 95٪.
2. دامنه بالا: استحکام مبدل با ثابت کردن ویبره با سرعت بالا به طور مستقیم بر روی پایه شیار شستشو با پیچ بهبود می یابد. در مقایسه با یک ویبراتور انبساط مغناطیسی، دامنه آن می تواند بالای 50٪ بهبود یابد.
3. مقاومت حرارتی خوب: طیف وسیعی از دمای کار، امپدانس تشدید کم و بهره وری گرما.
4. ساخت و ساز خوب: بسته شده توسط پیچ، آسان برای مونتاژ، قابلیت اطمینان بالا.
5. عمر بیش از 5000 ساعت

6. راندمان تبدیل الکترومکانیکی بالا

6. خدمات ما

بسته بندی : در ابتدا، همه ما از فوم دو لایه برای پیچیدن دوتایی سرامیک پیزو به میزان شکنندگی آن استفاده می کنیم، سپس از جعبه مناسب برای قرار دادن آن در داخل و چسباندن محکم استفاده می کنیم تا مطمئن شویم که کاملاً خوب است.

زمان تحویل : محصول استاندارد ظرف 2 روز کاری پس از دریافت پرداخت ارسال می شود.

روش های پرداخت:  T/T، Paypal، West Union

گارانتی: 100% کاملا نو هنگام خروج از کارخانه. فروشنده کیفیت محصولات (به استثنای قطعات پوشیده) را برای مدت 1 سال از تاریخ اتمام آزمایشی تحت نظر تکنسین ما تضمین می کند..

7-تصاویر
