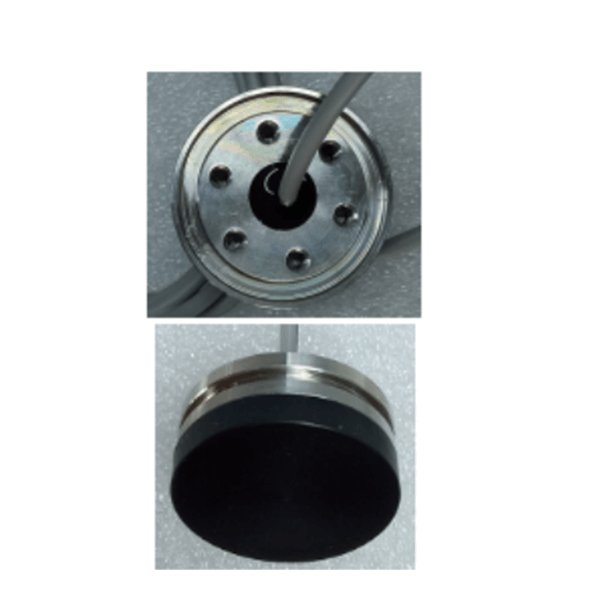

مبدل اولتراسونیک پیزوالکتریک فولاد ضد زنگ 2 مگاهرتز برای فلومتر التراسونیک

مبدل اولتراسونیک پیزوالکتریک فولاد ضد زنگ 2 مگاهرتز برای فلومتر التراسونیک

پارامترهای فنی:

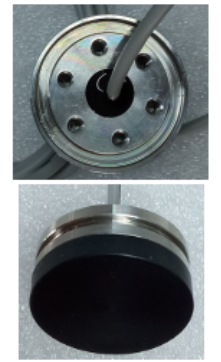

موارد	پارامترهای فنی		تصویر
نام	مبدل اولتراسونیک 2 مگاهرتز
مدل	PH W-2M-20
فرکانس	2مگاهرتز ± 5٪
حداقل lmpedance موازی	6Ω±20 ％
ظرفیت	6600pF±20 ％ @1KHz
حساسیت	d riving v ولتاژ : 24V 、فاصله : 0.3m、 دامنه : 3.0  ولت
عملیاتی ولتاژ	اوج ولتاژ ＜ 150Vpp
عملیاتی دما	-40+80 ℃
فشار	≤10 کیلو یا  1 مگا پاسکال
زاویه	(پهنای پرتو )عرض پرتو نیمه توان@-3dB: 1.3°± 10%， زاویه تیز: 3°± 10٪
مصالح مسکن	304
استفاده	فلومتر اولتراسونیک برد ，یاب زیردریایی
سطح حفاظت	IP68
وزن	75g±5 ( طول سیم : 1 متر )
دستورالعمل سیم کشی	قرمز: مبدل +، سفید: مبدل -، سیاه: سیم محافظ؛ (سنسور دما اختیاری است )

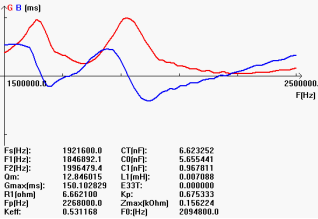

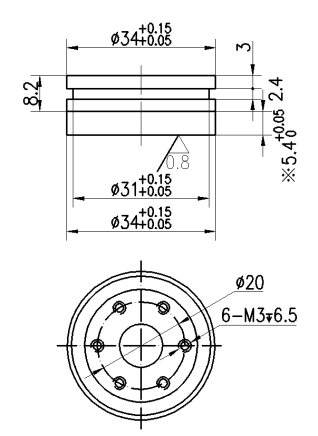

منحنی پذیرش		نمودار ساختار محصول

بلوک دیاگرام مبدل اولتراسونیک:

نمودار شماتیک سنسور دما  (مدل: MF58_502F3470) :


دستورالعمل کابل نوع مجتمع:

1. سیم کشی مبدل: رابط (3 پین، ترمینال 2.54 میلی متر)
قرمز: مبدل +
: مبدل -
مشکی: محافظ


دستورالعمل

سفید

نوع تقسیم: کابل استاندارد 10 متری، با هر 50 متر کابل اضافی، تضعیف سیگنال 6 دسی بل است

دستورالعمل های سیم کشی سه هسته ای:

    قرمز: مبدل +
     آبی: سنسور دما +
     مشکی: عمومی-

 دستورالعمل های سیم کشی چهار هسته ای:

قرمز: مبدل +
زرد: مبدل-
آبی، مشکی: سنسور دما

کاربرد فلومتر اولتراسونیک:

فلومترهای اولتراسونیک برای اندازه گیری جریان حجمی، سرعت عبور سیال از لوله را با استفاده از امواج فراصوت اندازه گیری می کنند. در یک جریان سنج مایع اولتراسونیک در زمان عبور، یک سیگنال اولتراسونیک در جهت سیال در حال جریان در پایین دست منتقل می شود و سپس سیگنال دیگری در برابر سیال جاری در بالادست منتقل می شود. در ابتدایی ترین شکل خود، زمان حرکت پالس صوتی به پایین دست با زمان حرکت پالس به سمت بالا مقایسه می شود. با استفاده از این زمان دیفرانسیل، سرعت سیال زیر محاسبه می شود. سپس متر با استفاده از این سرعت سیال، دبی حجمی در لوله را محاسبه می کند. علاوه بر این، اندازه‌گیری انرژی BTU را می‌توان از نرخ جریان حجمی و اختلاف دما بین پایه‌های گرم و سرد به دست آورد. متر اولتراسونیک گیره دار می تواند آب را از خارج لوله با شلیک پالس های صدا از طریق دیواره های لوله اندازه گیری کند، بنابراین انعطاف پذیری کاربردی دارد و آنها را برای اندازه گیری جریان آب در لوله های بزرگ مناسب می کند.
