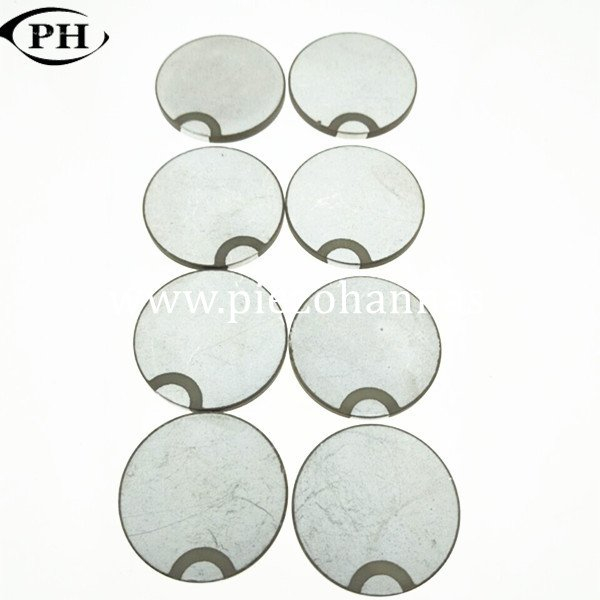

دیسک پیزو 1 مگاهرتز به قطر 28 میلی متر با مواد P4 برای دستگاه زیبایی

1.توضیحات محصول

قطر: 28 میلی متر

مواد پیزوالکتریک: PZT4

ویژگی های الکتریکی :

فرکانس (KHz)	1 مگاهرتز
ظرفیت (pf)	3500±10٪
امپدانس Zt(Ω)	2
ضریب جفت - kt	0.40

کاربرد دیسک پیزو
: برای پاک کننده اولتراسونیک، جوشکاری اولتراسونیک، سنسور اندازه گیری فاصله اولتراسونیک، آشکارساز اولتراسونیک،

یونیت دندانپزشکی اولتراسونیک زیبایی اولتراسونیک. موتور اولتراسونیک،  ترانسفورماتور اولتراسونیک،

من جرقه زن، سنسورهای پارک خودرو و دیگر مبدل های خروجی با قدرت بالا.

2. اندازه استاندارد دیسک پیزو

محدوده دیسک p iezo برای تولید:

قطر: 2mm-120mm
ضخامت:0.1mm-30mm

اندازه = قطر * ضخامت (میلی متر)

Kt (%) = ضریب کوپلینگ الکترومکانیکی



اندازه	ضخامت فرکانس فوت (MHz)	ظرفیت C(pf)	امپدانس Zt(Ω)	Kt (%)
8 × 1	2.0± 5٪	530± 10٪	0.65	≥43
8 × 1	2.0± 5٪	850± 10٪	0.64	≥44
8 × 2	1.0 ± 5٪	265± 10٪	0.65	≥43
8 × 2	1.0 ± 5٪	430± 10٪	0.64	≥44
10 × 1	2.0 ± 5٪	840± 10٪	0.65	≥44
10 × 1	2.0 ± 5٪	1350± 10٪	0.64	≥43
10 × 2	1.0 ± 5٪	420± 10٪	0.65	≥44
10 × 2	1.0 ± 5٪	680± 10٪	0.65	≥45
15×2	1±30%	1450± 15٪	≤2	≥45
16×0.4	5.0± 5٪	5400± 15٪	≤5	≥45
16×1	2.0 ± 5٪	2200± 10٪	0.65	≥45
16×1	2.0 ± 5٪	3600± 10٪	0.65	≥45
16×2.1	1.0± 5٪	1000± 15٪	≤4	≥45
16 ×1.25	5 ±1.7 ٪	1200±20٪	≤1.5	≥45
20×1.2	1.65± 5٪	1180± 5٪	≤2.5	≥45
20×1.25	1.7± 5٪	1900± 20٪	≤2.5	≥45
20×2.0	1.0± 5٪	1650± 15٪	≤4	≥45
25×0.4	5.0± 5٪	1280± 15٪	≤4	≥45
25×0.89	2.4± 5٪	2300± 20٪	≤2	≥45
25×1.2	1.65± 5٪	1350± 15٪	≤2	≥45
25×1.25	1.7± 5٪	2100± 20٪	≤2.0	≥45
25×1.0	2.0± 5٪	5800± 15٪	≤4	≥45
25×2.0	1.0± 5٪	2700± 15٪	≤4	≥45
28×1.0	2.0± 5٪	6940± 15٪	≤4	≥45
28×1.7	1.2± 5٪	3880± 15٪	≤3	≥45
28×2	1± 5٪	3850± 15٪	≤3	≥45
28×2	1± 5٪	3300± 15٪	≤3	≥45
30×3.0	66.7	2730​​±12.5%	≤3	≥45
35×3.0	63.0	3100​​±12.5%	≤3	≥45
38×6.5	59.9	1580​​±12.5%	≤3	≥45
40 × 2	1± 5٪	7200±10	0.65	≥45
45×3.0	50.0	5100​​±12.5%	≤3	≥45
45×3.5	50.0	4700​​±12.5%	≤3	≥45
50×3.0	46.0	5800​​±12.5%	≤3	≥45
50×3.5	46.0	6300​​±12.5%	≤3	≥45
50×5.0	46.0	4150​​±12.5%	≤3	≥45
60×2.0	1.0	14500± 15٪	≤3	≥45





3مواد PZT



ما معمولاً P-41، P-42، P-43، P-51، P-52، P-53، P-81، P-82، P-83، PSnN-5،

PMgN-51،PZT-5H،PZT-5X،PCrN-4،PliS-51،PbaS-4،PbaS-5،BaTio3..

مواد PZT به عنوان سرامیک های کاربردی دسته بندی می شوند. در حسگرها امکان تبدیل نیروها،
فشارها و شتاب ها به سیگنال های الکتریکی را فراهم می کنند و در مبدل ها و
محرک های صوتی و اولتراسونیک ولتاژ الکتریکی را به ارتعاش یا تغییر شکل تبدیل می کنند. مواد
پیزوالکتریک از یک طرف بر اساس ترکیب شیمیایی آنها و
از طرف دیگر بر اساس شرایط کاربرد خاص طبقه بندی می شوند.

 سرامیک PZT در طیف گسترده ای از کاربردها استفاده می شود. پودرهای سرامیکی PZT نرم (حسگر) معمولاً زمانی استفاده می‌شوند
که کوپلینگ بالا و/یا حساسیت بار بالا مهم است، مانند سنسورهای جریان یا سطح.
کاربردهای آزمایش / ارزیابی غیر مخرب اولتراسونیک (NDT/NDE)؛ یا برای بازرسی دقیق از
محصولات خودرویی، ساختاری یا هوافضا. ویژگی های مواد شامل ثابت دی الکتریک بالا است. جفت بالا؛
حساسیت شارژ بالا؛ چگالی بالا با ساختار دانه ریز؛ نقطه کوری بالا؛ و پاسخ فرکانسی تمیز و بدون نویز
.

پودر سرامیک سخت (با قدرت بالا) PZT زمانی استفاده می شود که ویژگی های توان بالا مورد نیاز باشد،
از جمله کاربردهایی مانند تولید انرژی اولتراسونیک یا ولتاژ بالا در پاک رننده های اولتراسونیک،
دستگاه های سونار و غیره. ویژگی های مهم پودر شامل ثابت بار پیزوالکتریک بالا (d33) است. ضریب
کیفیت مکانیکی بالاتر که تلفات مکانیکی را کاهش داده و دمای عملیاتی پایین‌تری را ممکن می‌سازد. ضریب
اتلاف کم که عملکرد خنک تر و اقتصادی تر را تضمین می کند. پایداری دی الکتریک بالا؛ و
تلفات مکانیکی کم در شرایط سخت.

4.کاربردهای سرامیک پیزوالکتریک

فلومتر اولتراسونیک	هیدروفون ها	شتاب سنج ها
p<لارتعاش مبدل	مبدل اتومایزر	پراکندگی ماده
جرقه زن های گازی ضربه ای	کنترل حرکت دقیق	سنسورهای فشار
شتاب سنج ها	جرقه زن های گازی ضربه ای	کنترل حرکت دقیق
میکروفون ها	پیک آپ های موسیقی	سونوگرافی تشخیصی پزشکی
صداسازی	سنسورهای سطح	اتومایزرهای اولتراسونیک
مبدل سونار	دستگاه میکرو باندینگ اولتراسونیک	سنسور ضخامت دیوار
پژواک های زیر آب	مبدل های فرکانس بالا	حسگرهای فشار بالا
گاز از نوع فشاری	محرک های جرقه زن با قدرت بالا	موتورهای ارتعاشی
ترانسفورماتورها	جوشکاری اولتراسونیک	جراحی اولتراسونیک
سنسور استرس مواد	برداشت برق پیزو	کاوشگر زیست پزشکی
برداشت برق پیزو	مبدل ماهی یاب	سنسور فشرده سازی
سنسور انبساط پیزو	مبدل زیبایی	اختلاط التراسونیک
ماشین حساب،	تلفن ها	سنسور دزدگیر ماشین
مانیتور جنین	بازتابنده رفلکسکوپ قلب	گام شمار
پزشکی اولتراسونیک	به u تمیز کردن التراسونیک	سونوشیمی

5. ویژگی ها

1. راندمان بالا: پارامتر مکانیکی بالا Q، انتقال کارآمد بین برق و صدا بالای 95٪.
2. دامنه بالا: استحکام
~!phoenix_var401_2!~
~!phoenix_var401_3!~
~!phoenix_var401_4!~

6. راندمان تبدیل الکترومکانیکی بالا

6. خدمات ما

بسته بندی : در ابتدا، همه ما از فوم دو لایه برای پیچیدن دوتایی سرامیک پیزو به میزان شکنندگی آن استفاده می کنیم، سپس از جعبه مناسب برای قرار دادن آن در داخل آن استفاده می کنیم و محکم می چسبیم تا مطمئن شویم که کاملاً خوب است.

زمان تحویل : محصول st andard ظرف 2 روز کاری پس از دریافت پرداخت ارسال می شود.

روش های پرداخت:  T/T ، Paypal، West Union

گارانتی: 100٪ کاملا نو در هنگام خروج از کارخانه. فروشنده کیفیت محصولات را (به استثنای قطعات پوشیده) به مدت 1 سال از تاریخ اتمام آزمایشی تحت نظر تکنسین ما تضمین می کند.
