Senzorový obvod ultrazvukového zvlhčovače složený z ultrazvukových měničů

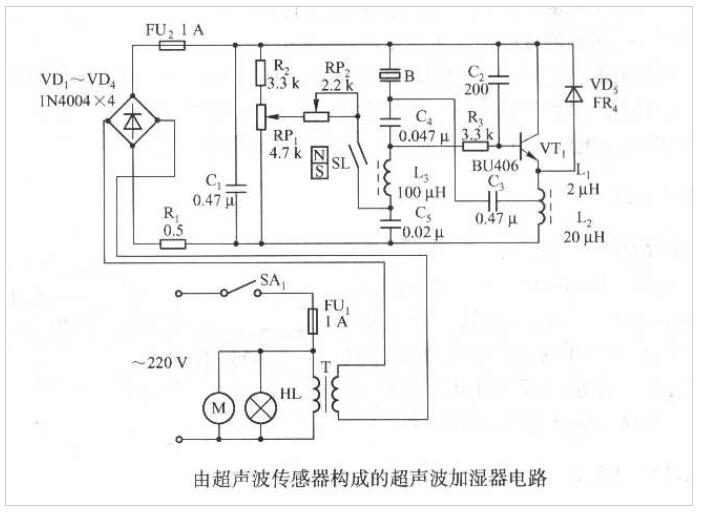

Níže uvedený obrázek je obvod senzoru ultrazvukového zvlhčovače složený z piezoelektrický ultrazvukový měnič , který je vhodný pro zvlhčování vzduchu v místnosti.
1. Složení obvodu
Obvod znázorněný na obrázku výše se skládá hlavně z ultrazvukového oscilátoru složeného z VTi a jeho periferních součástí. SL je jazýčkový magnetický senzor, který spolu s magnetickým plovákem polarity NS tvoří spínač kontroly hladiny vody. B je ultrazvukový senzor.
2. Napájecí obvod
Napětí 220 V AC je přidáno k indikátoru napájení H přes síťový vypínač SA1, AC pojistku FU1. Motor ventilátoru M a výkonový transformátor T primární. Poté, co je nízkonapěťový výstup 45V AC ze sekundáru T můstkově usměrněn VDi～VD4 a filtrován C1, je získané stejnosměrné napětí asi 50V přivedeno do obvodu následného stupně jako pracovní napájecí zdroj. Maximální provozní proud obvodu Měření vzdálenosti ultrazvukovým snímačem je asi 530 mA.
3. Obvod ultrazvukového oscilátoru
Ultrazvukový oscilační obvod je složen z VTi, Li, L2 atd. a frekvence oscilací je stejná jako vlastní rezonanční frekvence piezoelektrický ultrazvukový snímač vzdálenosti B. ultrazvukový snímač B je jak rezonanční prvek, tak zátěž obvodu. RPi je potenciometr pro nastavení množství mlhy. RP2 je pomocný trimovací potenciometr. Nastavením RPi lze změnit stejnosměrné předpětí VTi a výstupní amplitudu oscilace lze upravit v určitém rozsahu. Čím větší je amplituda, tím větší je množství produkované mlhy.
4. obvod ultrazvukové kontroly hladiny vody
K ovládání hladiny vody slouží spínač regulace hladiny vody složený z magnetického plováku SL a NS. Magnetický plovák se pohybuje nahoru a dolů s hladinou vody v nádobě. Když hladina vody klesne na určitou úroveň, relativní vzdálenost se zvětší, SL ztratí magnetismus a odpojí se a VTi přestane vibrovat. V tomto okamžiku by měla být do nádoby přidána voda.
