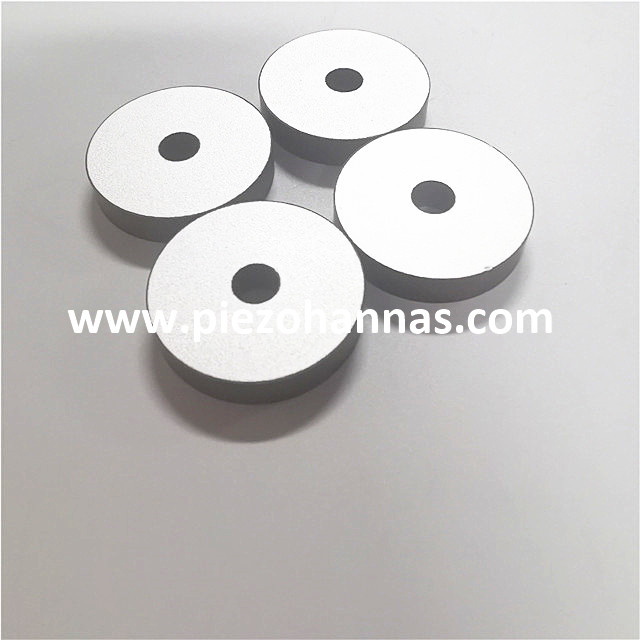

Piezoelektrické keramické materiály Piezo kroužek pro nedestruktivní testování snímačů

Piezoelektrické keramické materiály Piezo kroužek pro nedestruktivní testování snímačů

WuHan Piezohannas Tech.Co., Ltd je výrobcem piezoelektrické keramiky, ultrazvukových měničů se silnou technologickou silou. Díky systému řízení kvality a sektoru výzkumu a vývoje jsou naše produkty široce používány ve většině aplikací.

l. Popis piezokeramiky  :



Geometrie	Velikost (mm)	Tolerance
Piezo disky	Průměr: 3 až 200	Tolerance podle piezoelektrických prvků Průmyslová norma.
	Tloušťka: 0,2-25
Piezo trubice	Délka: 1-100
	OD: 6-180
	ID: 5-150
	Stěna: 0,5-15
Piezo desky	Délka: 1-200
	Šířka: 1-200
	Tloušťka: 0,2-25
Piezo koule	OD: 6-160
	ID: 4-150
	Stěna: 1-10
Piezo kroužky	OD: 3-180
	ID: 1-150
	Tloušťka: 0,2-25
Pro všechny velikosti	Plochost	± 0,03
	Soustřednost	± 0,10
	Kolmost	± 0,10
	Rovnoběžnost	± 0,05

Měkký materiál PZT:



'Měkké' materiály PZT	Typ měkkého materiálu
Vlastnosti			PSnN-5	PLiS-51	PZT-51	PZT-52	PZT-53	PZT-5H	PZT-5X
Dielektrická konstanta	ɛTr3		1600	2000	2200	2400	2600	3200	4500
Faktor vazby	KP		0.6	0.62	0.62	0.63	0.64	0.68	0.7
	K31		0.35	0.35	0.35	0.35	0.36	0.38	0.4
	K33		0.68	0.7	0.68	0.7	0.7	0.76	0.77
	Kt		0.5	0.52	0.5	0.5	0.5	0.52	0.53
Piezoelektrický koeficient	d31	10-12 m/v	-170	-197	-186	-204	-227	-275	-300
	d33	10-12 m/v	400	450	500	520	550	620	750
	g31	10-3 Vm/n	-12	-11.1	-9.6	-9.8	-9.9	-9.7	-7.5
	g33	10-3 Vm/n	28	25.4	25.6	24.5	23.9	22	18.8
Frekvenční koeficienty	Np		2000	1920	1980	1980	1960	1900	1960
	N1		1466	1407	1451	1451	1437	1393	1437
	N3		1825	1925	1900	1900	1755	1550	1800
	Nt		2100	2100	2150	2150	2150	2100	2200
Koeficient elastické poddajnosti	Se11	10-12m2/n	16.6	18	16.7	17	17.4	18	19
Faktor mechanické kvality	Qm		85	80	80	75	75	70	65
Dielektrický ztrátový činitel	Tg 5	%	2	2	2	2	2	2	2
Hustota	ρ	g/cm3	7.5	7.5	7.6	7.6	7.6	7.5	7.5
Curieova teplota	Tc	°C	350	345	270	270	270	230	165
Youngův modul	YE11	<109N/m2	60	56	60	59	57.5	56	53
Jedovatý poměr			0.36	0.36	0.36	0.36	0.36	0.36	0.39

Tvrdý materiál PZT:

Tvrdé materiály PZT			PZT-41	PZT-42	PZT-43 /4D	PZT-82	PBaS-4
Dielektrická konstanta	ɛ T r3		1050	1250	1420	1100	1900
Faktor vazby	K P		0.58	0.58	0.58	0.52	0.59
	K31		0.32	0.33	0.34	0.3	0.34
	K33		0.66	0.67	0.68	0.57	0.68
	K t		0.48	0.48	0.48	0.4	0.49
Piezoelektrický koeficient	d31	10-12m/v	-106	-124	-138	-100	-160
	d33	10-12m/v	260	280	300	240	380
	g31	10-3vm/n	-11.4	-11.2	-11	-10.3	-9.5
	g33	10-3vm/n	28	25.3	24	25	22.6
Frekvenční koeficienty	N p		2280	2200	2160	2280	2200
	N1		1671	1613	1583	1671	1613
	N3		1950	1900	1875	1950	1850
	N t		2250	2200	2200	2300	2200
Koeficient elastické poddajnosti	S e11	10-12m 2/ n	11.8	12.7	13.2	11.6	13.2
Faktor mechanické kvality	Qm		1000	800	600	1200	2200
Dielektrický ztrátový činitel	Tg 5	%	0.3	0.4	0.5	0.3	0.5
Hustota	ρ	g/cm3	7.5	7.5	7.5	7.6	7.5
Curieova teplota	Tc	°C	320	320	320	310	310
Youngův modul	Y E11	<10 9N/m3	85	79	76	86	76
Jedovatý poměr			0.3	0.3	0.3	0.3	0.33

Podrobnosti o balíčku:

FAQ:

1.O piezoelektrické keramice, proč má polaritu?

Piezoelektrická keramika má důvod polarity, protože když je piezoelektrická keramika pod napětím, na dvou povrchech se hromadí náboj, čímž se generuje určité napětí. Protože jsou molekuly polární, dělí se na kladné a záporné elektrody. V makroskopickém vyjádření se jedná o akumulaci elektrických nábojů a poté má piezoelektrická keramika kladné a záporné elektrody.

2.O piezoelektrické keramické aplikaci, můžete je vysvětlit?

nástroje pro ultrazvukovou chirurgii,Litotryptéry,Odstranění plaku,Chirurgické nože,Ultrazvukové rozprašovače pro inhalátory,Ultrazvuková diagnostika a terapie,Ultrazvuková chirurgie,Lékařská diagnostika a monitorování,monitorování strukturálního zdraví (SHM),ultrazvukové skenery pro lékařské zobrazování,NDT/Nedestruktivní lékařské měření průtoku,NDT/Nedestruktivní  průtokové testování ultrazvuk,Lékařská estetika ,HIFU Liposonix Fat Loss Machine ,ultrazvuková chirurgie ,převodníky krásy ,akcelerometry,ultrazvukové hladinové senzory ,ultrazvukové atomizéry,ultrazvukové mikrospojovací zařízení ,ultrazvukové svařování ,ultrazvukový čistič,piezopřevodníky vibrace ,rozptylovač pohybu atomizér převodník , převaděč- rozptylovač pohybu ,tlakové senzory ,nárazové plynové zapalovače ,přesné ovládání pohybu,mikrofony ,hudební snímače ,senzory vysokého tlaku,zapalovače vysoce výkonné aktuátory ,vibrační motory ,senzor materiálového napětí,DOD inkoustová tisková hlava,3D tiskárna ,piezoelektrický snímač sběru elektřiny,biomedicínský expanzní snímač elektřiny,piezokombinační sonda ,Sonochemie,Kryogenní SEM,Ultrazvukové škálovače,Fetální Dopplery,Dopplerovské ultrazvukové vybavení,Reflektor srdečního reflektoskopu,krokoměr

3.O piezoelektrickém keramickém měniči, jaký je účinek použití piezoelektrické keramiky? ?

Pokud jde o piezoelektrické keramické měniče, které využívají dva hlavní efekty piezoelektrické keramiky, zejména měniče využívají inverzní piezoelektrický efekt, když vyzařují, a využívají pozitivní piezoelektrický efekt, když je přijímán, nechte tento druh měniče pracovat a používat normálně.
