Ацэнка прадукцыйнасці датчыка HIFU

Прадукцыйнымі паказчыкамі пераўтваральніка з'яўляюцца рабочая частата, электраакустычная эфектыўнасць і магутнасць перадаванага гуку. Спектакль в Керамічныя датчыкі HIFU апісаны ніжэй, а прадукцыйнасць чатырох сканцэнтраваных датчыкаў in vitro апісана асобна. (1) Працоўная частата пераўтваральніка. Як правіла, працоўная частата пераўтваральніка роўная яго ўласнай рэзананснай асноўнай частаце, так што найлепшыя працоўныя ўмовы дасягаюцца для максімальнай магутнасці перадачы і эфектыўнасці. Частата ультрагуку для лячэння звычайна нізкая (не больш за 5 МГц), выбар частоты ў значнай ступені вызначаецца глыбінёй мэты, і чым ніжэй частата ультрагуку, тым мацней пранікальная здольнасць тканіны. У адпаведнасці з тэхнічнымі патрабаваннямі, якія павінны быць уключаны ў стандарт прадукту апарата для высокаінтэнсіўнай сфакусаванай ультрагукавой тэрапіі, рабочая частата пераўтваральніка, які выкарыстоўваецца ў высокаінтэнсіўнай сфакусаванай ультрагукавой тэрапіі, складае 0,5~5 МГц.

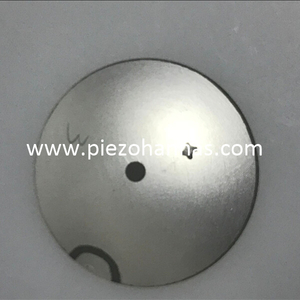

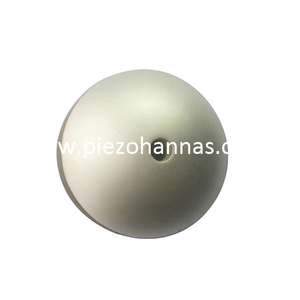

Электраакустычная эфектыўнасць Pzt8 матэрыял HIFU кераміка . Для акустычнага пераўтваральніка факусіроўкі лінзы, паколькі сама лінза паглынае ультрагукавую хвалю, высокая тэмпература лёгка дэфармуе лінзу, і пераўтваральнік мае нізкую электраакустычную эфектыўнасць. Электраакустычная эфектыўнасць сферычнага самафакусіруючага пераўтваральніка значна лепшая, чым у акустычнага лінзавага факусуючага пераўтваральніка, але матэрыял стваральніка адрозніваецца, і яго электраакустычная эфектыўнасць таксама адрозніваецца. Электраакустычная эфектыўнасць шматэлементнага самафакусіруючага пераўтваральніка адносна высокая. Калі фокус кожнага адзінкавага пераўтваральніка не можа быць накіраваны ў адну і тую ж кропку, размеркаванне параметраў сфакусаванага гукавога поля адносна дрэннае.

Перададзеная магутнасць гуку HIFU кераміка для лазераў медыцынскіх . Гэта фізічная велічыня, якая апісвае, колькі пераўтваральнік выпраменьвае гукавую энергію ў сярэдняе гукавое поле ў адзінку часу, і яго памер непасрэдна ўплывае на эфект ультрагукавой тэрапіі. Пашкоджанне тканіны прапарцыйна магутнасці гуку, і чым мацней магутнасць гуку, тым больш сур'ёзныя пашкоджанні. Магутнасць перадачы пераўтваральніка звычайна змяняецца ў залежнасці ад працоўнай частаты, і на яго механічнай рэзананснай частаце можна атрымаць максімальную акустычную магутнасць перадачы.

 Размеркаванне сфакусаванага гукавога поля пераўтваральніка. Спектакль в сфакусаваны ультрагукавы датчык непарыўна звязаны з фокусам і размеркаваннем гукавога поля. Параметры размеркавання гукавога поля ўключаюць фокусную адлегласць, марфалогію фокуснага поля, размеркаванне гукавога ціску гукавога поля, бакавыя пялёсткі і г. д. Гэтыя параметры звязаны адзін з адным, каб вызначыць клінічны тэрапеўтычны эфект HIFU. Фокусная адлегласць вызначае эфектыўную глыбіню апрацоўкі HIFU. Глыбіня апрацоўкі HIFU адносіцца да максімальнай глыбіні гукавой сістэмы HIFU, якая выпраменьвае паверхню да яе фокуснай кропкі ў целе чалавека. У тканінах чалавека пашкоджанні печані і нырак маюць глыбіню каля 20 мм, пашкоджанні прастаты - каля 150 мм, а іншыя тканіны чалавека ў асноўным знаходзяцца ў дыяпазоне 20-150 мм. Форма факальнай вобласці таксама з'яўляецца важным параметрам HIFU. Для прылад HIFU падкрэсліваецца, што інтэнсіўнасць гуку ў фокусе павінна быць высокай, што патрабуе, каб фокусная пляма сфакусаванага гукавога поля была маленькай. Калі фокусная пляма занадта вялікая, нават калі гукавая магутнасць дастаткова вялікая, інтэнсіўнасць гуку на фокуснай адлегласці не адпавядае патрабаванням, і факальную тэмпературу факальнай вобласці нельга павысіць да 65 і больш, што нельга назваць П'езакерамічны пераўтваральнік HIFU . Размеркаванне гукавога ціску ў гукавым полі і бакавыя пялёсткі таксама з'яўляюцца важным параметрам HIFU.
