PHW-50/200-NA
П'езаханнас
PHW-50/200-NA

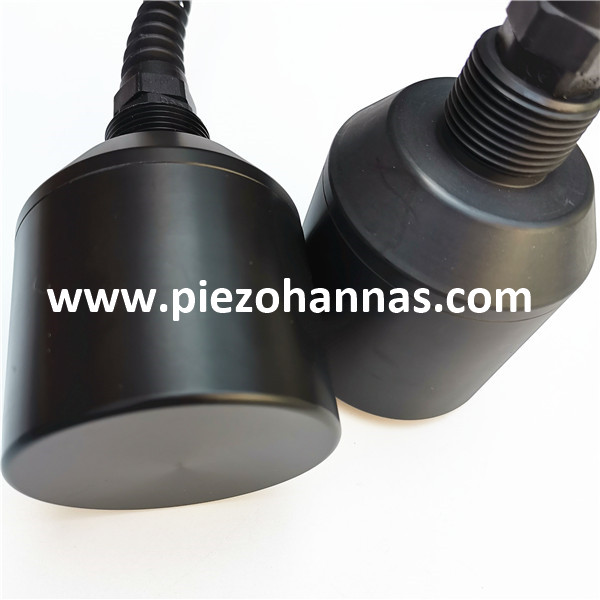

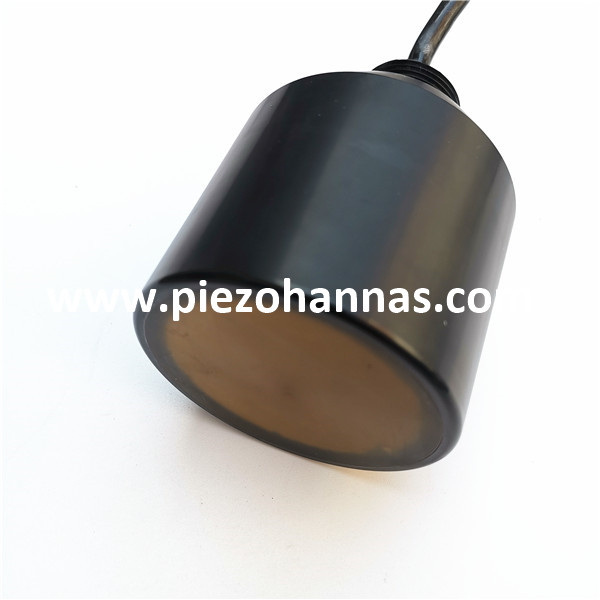

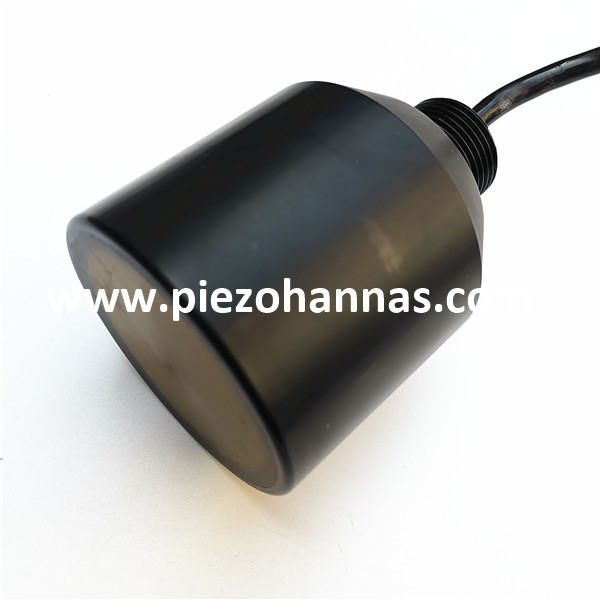

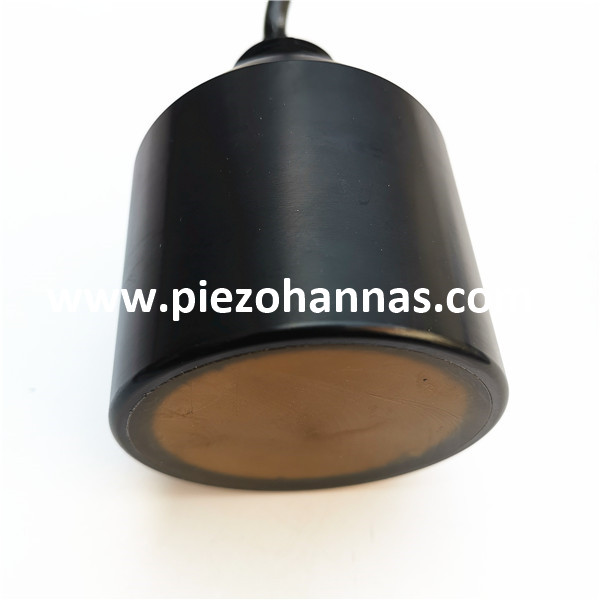

Двухчастотны падводны ультрагукавой пераўтваральнік 200-50 кГц для ультрагукавога расходомера
Тэхнічныя параметры:
Прадметы |
Тэхнічныя параметры |
Малюнак |
|
Імя |
200-50 кГц Двухчастотны падводны датчык дыяпазону |
|
|
мадэль |
PH W-50/200-NA |
||
Частата |
200 кГц ± 5% /50 кГц z ± 5% |
||
Дыстанцыя выяўлення |
200 кГц 0,6 ~ 120 м 50 кГц 3 ~ 500 м |
||
Мінімум Паралельны імпеданс |
600Ω±20 % |
||
4300 пФ±20 ％ пры 1 кГц |
|||
Адчувальнасць |
Кіруючае напружанне : 600Vpp 、Адлегласць : 0.8м、 Амплітуда рэха : 15 В （ 200 кГц ） |
||
Пікавая Напружанне ＜ 1500Vpp |
|||
-40~ +80 ℃ |
|||
≤10 кг або 1 МПа |
|||
|
(Шырыня прамяня ) Шырыня прамяня на палову магутнасці пры -3 дБ : 7,5°± 10%， Востры вугал : 17,5°± 10% （ 200 кГц ） (Шырыня прамяня ) Шырыня прамяня на палавіннай магутнасці пры -3 дБ : 27°± 10%， Востры кут : 68°± 10% （ 50 кГц ） |
||
корпуса Матэрыял |
POM |
||
Выкарыстанне |
ультрагукавой ，расходомер падводны далямер |
||
Глядзіце малюнак структуры вырабы |
|||
Узровень абароны |
IP68 |
||
Вага |
750 г±5 ％ ( L Даўжыня : 10 м ） |
||
Інструкцыі па праводцы |
(трэці радок): чырвоны: датчык +, сіні: датчык тэмпературы +, чорны: грамадскі -; |
||
Крывая адмітансу |
Структурная схема прадукту |
||
|
|
||
Блок-схема ультрагукавога пераўтваральніка:
Прынцыповая схема датчыка тэмпературы (мадэль: MF58_502F3470) :
Інструкцыя па кабелі інтэграванага тыпу:
1. Інструкцыя па падключэнні пераўтваральніка: інтэрфейс (3 кантакты, клема 2,54 мм)
Чырвоны: пераўтваральнік +
белы: пераўтваральнік -
чорны: экранаванне
2. Інструкцыя па кабелю датчыка тэмпературы: інтэрфейс (3 кантакты, клема 2,0 мм)
Чырвоны і чорны - гэта правадка датчыка тэмпературы
Тып раздзялення: стандартны 10-метровы кабель, з кожнымі дадатковымі 50 метрамі кабеля згасанне сігналу складае
жыл
дБ
.
па
падключэнні
Інструкцыі
6
трох
