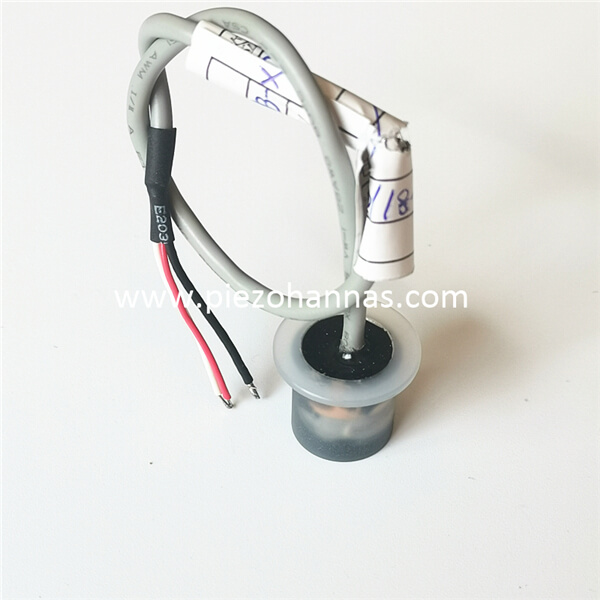

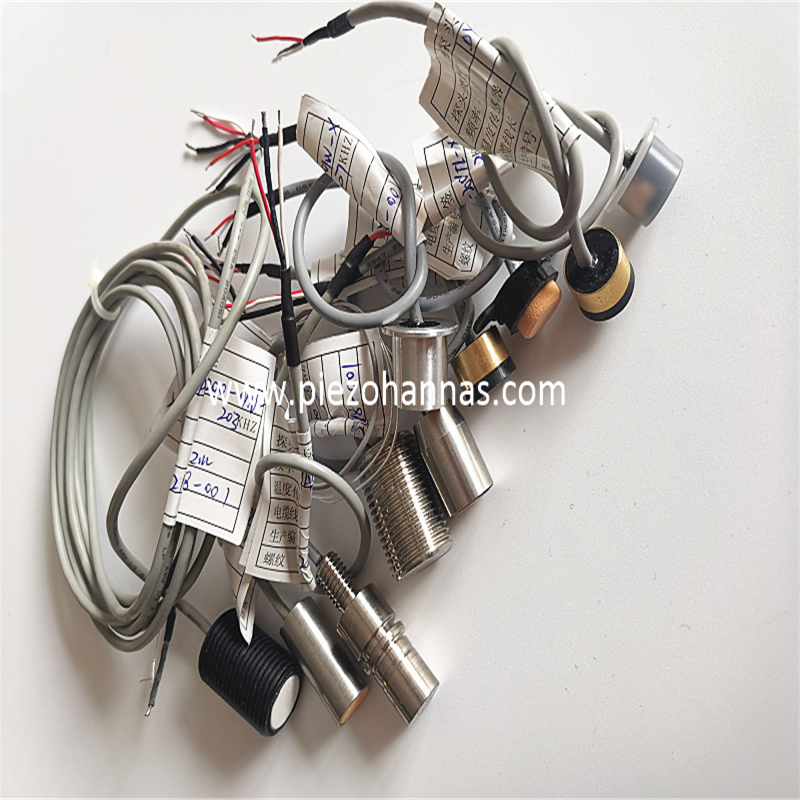

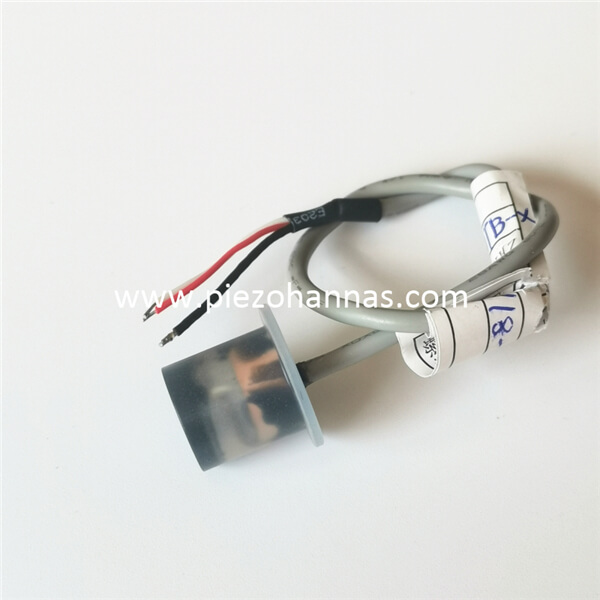

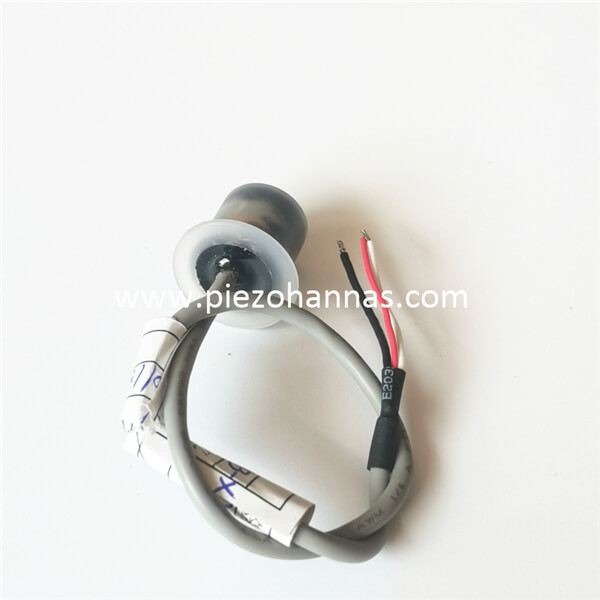

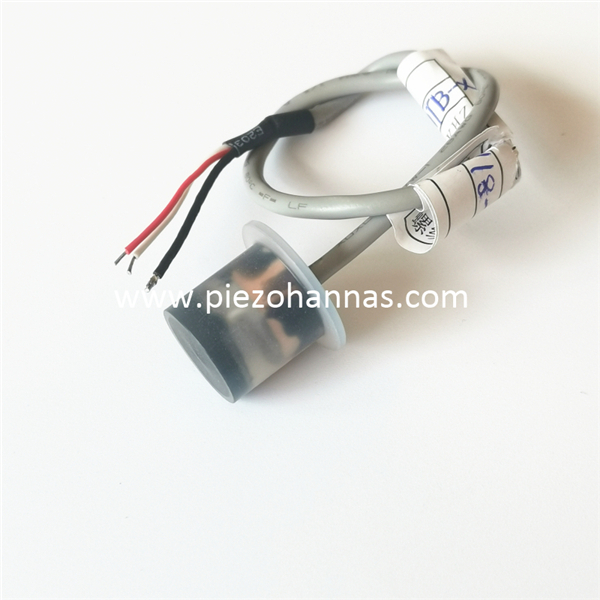

Ультрагукавы пераўтваральнік корпуса PVDF 200 кГц для ультрагукавога расходомера газу

Ультрагукавы пераўтваральнік корпуса PVDF 200 кГц для ультрагукавога расходомера газу

Тэхнічныя параметры:

Прадметы	Тэхнічныя параметры		Малюнак
Імя	200 кГц Ультрагукавой пераўтваральнік
мадэль	PH A-200-01T B
Частата	200 кГц ± 5%
Дыстанцыя выяўлення	0.10～ 1,5 м
Мінімальны паралельны супраціў	750Ω±20 %
Ёмістасць	900 пФ±20 ％ пры 1 кГц
Адчувальнасць	нагрузка d riving v oltage : 800Vpp ，Адлегласць : 0.3m， Амплітуда рэха : 20 мВ
Аперацыйная Напруга	Пікавая Напружанне ＜ 1000 Vpp
Аперацыйная тэмпература	-40~ +80 ℃
Ціск	≤3 кг або  0,3 МПа
Вугал	(Шырыня прамяня ) Шырыня прамяня на палову магутнасці пры -3 дБ: 7°± 10%， Востры кут : 17°± 10%
Матэрыял корпуса	ПВДФ
выкарыстанне	Ультрагукавы лічыльнік газу
вымярэнне	14 мм
Узровень абароны	IP68
Вага	8g±5 ％ ( даўжыня дроту : 25 см ）
Інструкцыі па праводцы	інтэрфейс: чырвоны: пераўтваральнік +, белы: пераўтваральнік -, чорны: экранаваны провад (датчык тэмпературы неабавязковы)
Крывая адмітансу		Структурная схема прадукту

Блок-схема ультрагукавога пераўтваральніка:

Прынцыповая схема датчыка тэмпературы  (мадэль: MF58_502F3470) :


Інтэграваны тып Інструкцыя па кабелі:
1. Інструкцыя па падключэнні пераўтваральніка: інтэрфейс (3 кантакты, клема 2,54 мм)
Чырвоны: датчык +
Белы: датчык -
Чорны: экранаванне


2. Інструкцыя па кабелю датчыка тэмпературы: інтэрфейс (3 кантакты, клема 2,0 мм)

Чырвоны і чорны - гэта датчыкі тэмпературы праводка

Тып раздзялення: стандартны 10-метровы кабель, з кожнымі дадатковымі 50 метрамі кабеля згасанне сігналу складае

жыл

    дБ
     .
     па

 падключэнні

Інструкцыі
6
трох

Ужыванне для ультрагукавога расходомера газу:

Прамысловыя расходомеры газу шырока выкарыстоўваюцца для прымянення вадкасцяў і вады, даўно прызнана, што тэхналогія заціскнога расходомера газу не можа прымяняцца для вымярэння масавага расходу газу ў першую чаргу з-за фундаментальных тэарэтычных межаў вымярэнняў. перадаваемая гукавая энергія прымаецца традыцыйнымі ультрагукавымі пераўтваральнікамі. Тым не менш, прагрэс у тэхналогіі вымярэння патоку газу і яго апрацоўцы прывёў да таго, што, нягледзячы на ​​больш нізкі ўзровень акустычнага супраціўлення і больш высокі ўзровень згасання ў большасці газаў, заціск на расходомеры газу цяпер можа вымяраць час праходжання ў газах, дзе адносіны сігнал/шум вельмі нізкія. Цяпер можна вымяраць прыродны газ, пар, сціснутае паветра, вадарод, сціснутае паветра і многае іншае з дапамогай заціскаў на расходомерах.
