نصائح حول تقنية قياس المستوى بالموجات فوق الصوتية

نظرة عامة على مقياس مستوى الموجات فوق الصوتية

مقياس المستوى بالموجات فوق الصوتية (مقياس المستوى بالموجات فوق الصوتية) هو أداة مستوى رقمي يتم التحكم فيها بواسطة معالج دقيق. في القياس، يتم إرسال الموجات فوق الصوتية بواسطة المستشعر (محول الطاقة)، ​​وتنعكس الموجة الصوتية على سطح الجسم ويستقبلها نفس المستشعر، والذي يتم تحويله إلى إشارة كهربائية. يتم حساب المسافة بين المستشعر وجسم القياس من الوقت بين إرسال واستقبال الموجة الصوتية. نظرًا لأن مقياس المستوى بالموجات فوق الصوتية يستخدم طريقة قياس غير متصلة، فإن وسط القياس غير محدود تقريبًا. يمكن استخدامه على نطاق واسع لقياس ارتفاع السوائل والمواد الصلبة المختلفة، ويمكن استخدامه أيضًا محول الطاقة بالموجات فوق الصوتية مسافة 5 أمتار . مقياس مستوى الموجات فوق الصوتية من سلسلة PH مستشعر مستوى الموجات فوق الصوتية) بالإضافة إلى شاشة LCD الذكية على رأس العداد في الموقع، فإنه يقوم أيضًا بإخراج إشارات تناظرية قياسية 4-20 مللي أمبير أو إنذارات الحد العلوي والسفلي (أحدث مخرج إشارة رقمية RS232 وRS485 اختياري)

مبدأ العمل لقياس مستوى الموجات فوق الصوتية

يقوم مستشعر الموجات فوق الصوتية بإرسال واستقبال الموجات فوق الصوتية تحت سيطرة معالج دقيق، ويحسب المسافات بين مستشعر الموجات فوق الصوتية وجسم القياس بواسطة زمن الانتشار T للموجات فوق الصوتية في الهواء. بما أن سرعة C للموجة الصوتية التي تنتقل عبر الهواء ثابتة، فيمكن حساب s، وفقًا لـ: s = ct / 2، ولأن المسافة H بين محول مستوى الموجات فوق الصوتية
والجزء السفلي من الحاوية ثابت، مستوى الكائن (السائل) لكائن القياس h = Hs

الخصائص التقنية

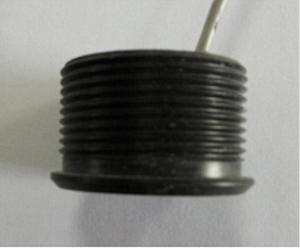

السعر المنخفض للغاية والموثوقية العالية والدقة العالية يمكن أن يحل محل نفس مقياس مستوى الموجات فوق الصوتية المستورد تمامًا. لا حاجة للفنيين المحترفين، فقط القليل من الإعداد يمكن تطبيقه، أداة محول الطاقة بالموجات فوق الصوتية 64 كيلو هرتز سهل التركيب في الموقع، وسهل الضبط، ويتطلب صيانة أقل.
يحتوي مقياس مستوى السائل بالموجات فوق الصوتية (مقياس مستوى الموجات فوق الصوتية) على تعديل تلقائي للطاقة، والتحكم في الكسب، وتعويض درجة الحرارة، باستخدام تقنية الكشف المتقدمة وتكنولوجيا الحساب لتحسين دقة قياس الجهاز، وله وظيفة قمع أصداء التداخل لضمان صحة نتائج القياس.

مجالات التطبيق
مقياس المستوى بالموجات فوق الصوتية (مستشعر المستوى بالموجات فوق الصوتية) هو أداة قياس مستوى عدم الاتصال المتقدمة، والتي يمكن أن تحل محل الأشكال الأخرى الأصلية المختلفة لأجهزة قياس المستوى. إنه يقيس بشكل أساسي السوائل مثل مستوى مياه النهر، ومستوى مياه الصرف الصحي، ومستوى السائل المعلب، والطين، ومستوى الزيت، وكومة الفحم، والخام، وما إلى ذلك، ويستخدم على نطاق واسع في معالجة مياه الصرف الصحي، والبلديات، ومحطات الطاقة، والمصانع الكيماوية، ومصانع الصلب، ومصانع الأدوية، ومصانع النبيذ. يستخدم مقياس مستوى الموجات فوق الصوتية المضاد للتآكل لقياس مختلف السوائل المسببة للتآكل الحمضية والمالحة.
