المعلمات المميزة لمجال الصوت العلاجي

من أجل تحقيق التحليل الكمي لخصائص المجال الصوتي لل مسبار معالجة السيراميك بيزو HIFU في وضع المسح البؤري الفردي، تمت دراسة خصائص المجال الصوتي الرئيسية الثلاثة التالية.

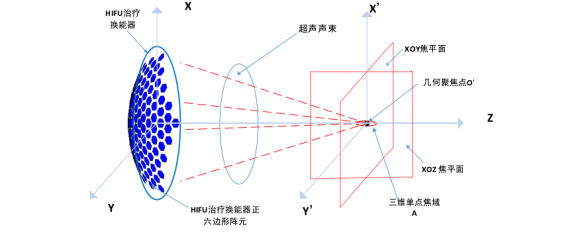

بالنسبة للمنطقة البؤرية على (مستوى التركيز) والبعد البؤري المحوري. كل الفؤوس 0.5 Pm، المساحة A هي {(x, z)}0·SPmax: P, x, and z): Pmax}; حيث a هو التركيز الثاني في المنطقة محل الاهتمام. وقت الذروة المكانية وذروة ضغط الصوت هو ضغط الصوت لنقطة التركيز، و(x، y، z) هو عرض الفضاء ثلاثي الأبعاد. التحقق من الإحداثيات. في تحليل خصائص المجال الصوتي الموجات فوق الصوتية المركزة عالية الكثافة ، يتم تمثيل البعد البؤري بقيمتين هما الطول والعرض. ويمثل عمود الكوك بالارتفاع؛ إذا كان Pf <0.5 كشف a، فكر في (الطول، العرض، الارتفاع) = (0,0,0)، أي أن البعد البؤري هو صفر ويفشل التركيز. الطول هو المجال البؤري في الاتجاه الموازي للمحور X بواسطة ضغط الصوت. نصف الحجم المحدد بالطول الكامل عند نصف الضغط الأقصى (FLHM)، العرض هو الطول البؤري الموازي للبعد المحدد بواسطة FLHM في اتجاه المحور Y، الارتفاع هو المجال البؤري في الاتجاه الموازي للمحور Z. الحجم محدد بواسطة FLHM.

لنطاق انحراف RFD (مم). عندما تكون خصائص مجال الصوت لعنصر السيراميك الكهرضغطي HIFU مضمونة لتلبية حالة جراديل، فإن تركيز التركيز هو أقصى مسافة تنحرف عن طريق نقطة تركيز هندسية O في اتجاه محدد في الفضاء (على سبيل المثال، بالتوازي مع اتجاه المحور x، بالتوازي مع اتجاه المحور y، بالتوازي مع اتجاه المحور Z).

للحصول على مؤشر التقييم الكمي لمجال الصوت العلاجي. من أجل الحكم كميًا على ما إذا كان تأثير تركيز المجال الصوتي للمجال الصوتي تعد مجموعة أجهزة الاستشعار الكهرضغطية Hifu جيدة، حيث نحدد معايير القياس الكمي لتركيز مجال الصوت في المصفوفات في وضع التركيز بنقطة واحدة. لضمان سلامة العلاج بالموجات فوق الصوتية، تكون أعلى شدة صوت للفص الشبكي أقل بما لا يقل عن 5 ديسيبل إلى 10 ديسيبل من شدة صوت الفص الرئيسي. ولذلك، تحدد الدائرة أربعة معايير للتقييم الكمي للتركيز الميداني السليم لمسبار العلاج HIFU في التركيز على نقطة واحدة.
