أنابيب بيزو خطية مخصصة للقياسات الصوتية

                                  أنابيب بيزو خطية مخصصة للقياسات الصوتية

WuHan Piezohannas Tech.Co.,Ltd هي شركة مصنعة للسيراميك الكهرضغطي ومحولات الطاقة بالموجات فوق الصوتية ذات القوة التكنولوجية القوية. مع نظام إدارة الجودة وقطاع البحث والتطوير، يتم استخدام منتجاتنا على نطاق واسع في معظم التطبيقات.

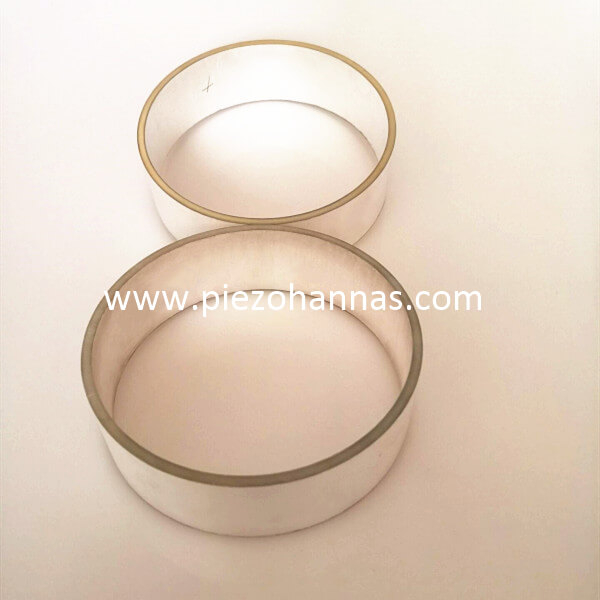

وصف أنبوب السيراميك بيزو:

المواد: PZT4

الأبعاد: القطر الخارجي 33.7 ملم، المعرف 29.9 ملم، الارتفاع 13.3 ملم

السعة الثابتة Cs: 6965 pF±15%

التردد الشعاعي الاب: 34 كيلو هرتز

فقدان العزل الكهربائي tg δ: <2.00%

معامل الاقتران الميكانيكي K31 >0.32

مقاومة الرنين: <10 أوم

القياسات الصوتية تطبيق :

القياسات الصوتية هي دراسة انتشار الصوت في الماء وتفاعل الموجات الميكانيكية التي تشكل الصوت مع الماء ومحتوياته وحدوده. قد يكون الماء في المحيط أو البحيرة أو النهر أو الخزان. تتراوح الترددات النموذجية المرتبطة بالصوتيات تحت الماء بين 10 هرتز و1 ميجا هرتز. عادة لا يكون انتشار الصوت في المحيط بترددات أقل من 10 هرتز ممكنا دون اختراق عمق قاع البحر، في حين نادرا ما تستخدم الترددات التي تزيد عن 1 ميجاهرتز لأنه يتم امتصاصها بسرعة كبيرة. تُعرف الصوتيات تحت الماء أحيانًا باسم الصوتيات المائية.

الحجم القياسي لأنبوب بيزو:

القطر: 5.0 - 100 ملم
سمك الجدار: 1 - 10 ملم
الارتفاع: 2.5 - 50 ملم

أقراص سيراميك بيزو	القطر	بي زد تي-4	بي زد تي-5	بي زد تي-8
		3-100	3-100	3-100
	سماكة	0.3-10	0.25-15	0.4-8
حلقات السيراميك بيزو	القطر الخارجي	3-100	3-100	3-100
	القطر الداخلي	≥ 2	≥ 2	≥ 2
	سماكة	0.3-10	0.25-15	0.4-8
أنابيب السيراميك بيزو	القطر الخارجي	3-108	3-108	3-105
	القطر الداخلي	≥ 2	≥ 2	≥ 2
	طول	≥50	≥50	≥50
لوحات سيراميك بيزو	طول	≥ 50	≥ 50	≥ 50
	عرض	≥ 1	≥ 1	≥ 1
	سماكة	0.3-10	0.25-15	0.3-8

صور التطبيق:
