فا-25-20سي-ف
بيزوهانا
فا-25-20سي-ف

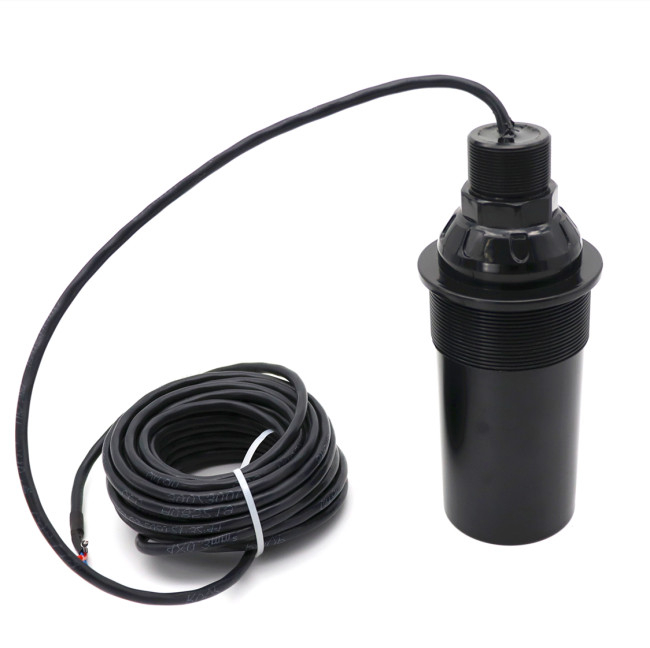

محول نطاق بالموجات فوق الصوتية 25 كيلو هرتز مخصص لأجهزة اكتشاف المدى بالموجات فوق الصوتية
مواصفة:
أغراض |
المعلمات التقنية |
صورة |
|
اسم |
|
||
نموذج |
فا-25-20سي-ف |
||
تكرار |
25 كيلو هرتز ± 5% |
||
مسافة الكشف |
0.8~ 20 م |
||
الحد الأدنى من المعاوقة الموازية |
470Ω±20 % |
||
12700pF ± 20 ％ @ 1 كيلو هرتز |
|||
حساسية |
تحميل جهد القيادة : 600Vpp، المسافة : 0.6 متر 、سعة الصدى : 300 مللي فولت |
||
-40～ +80 درجة مئوية |
|||
≥3 كيلو أو 0.3 ميجا باسكال |
|||
(عرض الشعاع ) عرض شعاع نصف الطاقة @ -3 ديسيبل: 11 درجة ± 10%، زاوية حادة: 26 درجة ± 10% |
|||
مواد الإسكان |
ABS |
||
الاستخدام |
مقياس مستوى بالموجات فوق الصوتية، مضاد للتصادم بالموجات فوق الصوتية، محدد المدى بالموجات فوق الصوتية |
||
التحقق من مخطط هيكل المنتج أدناه |
|||
مستوى الحماية |
IP68 |
||
وزن |
1300 جرام ±5 ％ |
||
تعليمات الأسلاك |
سبليت (4 أسلاك): أحمر: محول +، أبيض: محول -، أزرق: سلك مستشعر درجة الحرارة الأسود (MF58)؛ سبليت (ثلاثة أسلاك): أحمر: محول +، أزرق: مستشعر درجة الحرارة +، أسود: عام -؛ |
||
منحنى القبول |
مخطط هيكل المنتج |
||
|
|
||
تطبيق مكتشف المدى بالموجات فوق الصوتية:
تقوم أجهزة تحديد المدى بالموجات فوق الصوتية بقياس المسافة عن طريق إصدار نبضة من الصوت بالموجات فوق الصوتية تنتقل عبر الهواء حتى تصطدم بجسم ما. عندما تصطدم نبضة الصوت بجسم ما، فإنها تنعكس عن الجسم وتعود إلى جهاز تحديد المدى بالموجات فوق الصوتية. يقيس جهاز تحديد المدى بالموجات فوق الصوتية المدة التي تستغرقها نبضة الصوت للانتقال في رحلة ذهابًا وإيابًا من المستشعر والعودة. ثم يرسل إشارة إلى Arduino تحتوي على معلومات حول المدة التي تستغرقها النبضة الصوتية للانتقال.
أجهزة تحديد المدى بالموجات فوق الصوتية عبارة عن أجهزة استشعار صغيرة ممتعة يمكنها قياس المسافة. يمكنك استخدامها للعثور على المسافة إلى كائن ما، أو لاكتشاف وجود شيء ما بالقرب من المستشعر مثل كاشف الحركة. إنها مثالية للمشاريع التي تتضمن التنقل وتجنب الأشياء وأمن المنزل. ولأنها تستخدم الصوت لقياس المسافة، فإنها تعمل بشكل جيد في الظلام كما تفعل في الضوء. والتي يمكنها قياس المسافات من 2 سم إلى 400 سم بدقة ±3 مم.
