PHW-1M-01S
بيزوهانا
PHW-1M-01S

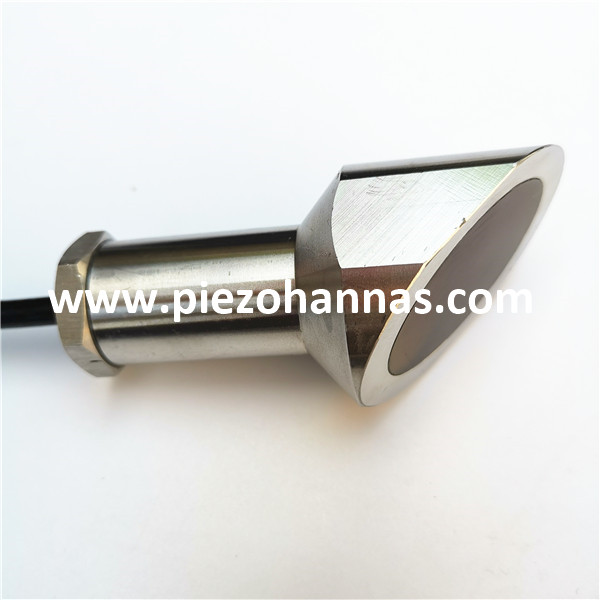

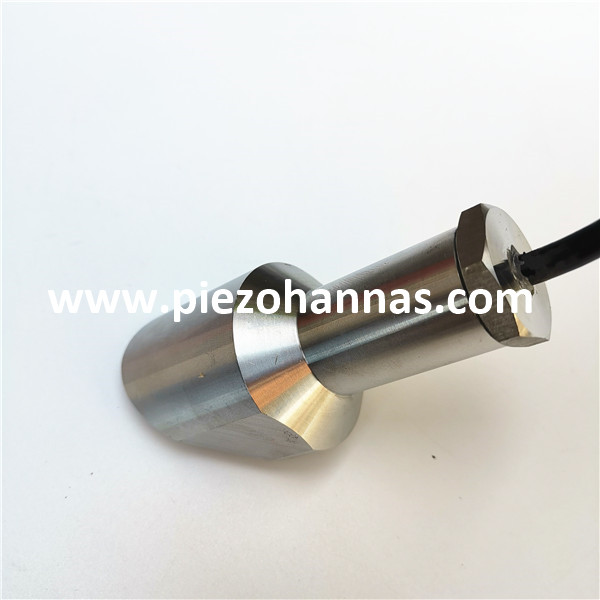

المشبك على 1MHz محول بالموجات فوق الصوتية لقياس التدفق
تحديد:
أغراض |
المعلمات التقنية |
صورة |
|
اسم |
محول بالموجات فوق الصوتية لمقياس الجريان (مثبت بالخارج)
|
|
|
نموذج |
PHW-1M-01S |
||
تكرار |
1 ميجا هرتز ± 30 كيلو هرتز |
||
مسافة الكشف |
0.05 ~ 3 م |
||
الحد الأدنى من المعاوقة الموازية |
40Ω±20 % |
||
3400pF ± 20 ％ @ 1 كيلو هرتز |
|||
حساسية |
جهد القيادة: 24 فولت في 、الثانية، إرسال و الاستلام , مسافة الطرد: 45 سم 、R استقبال سعة : 750 مللي فولت |
||
-40～ +80 درجة مئوية |
|||
≥3 كيلو أو 0.3 ميجا باسكال |
|||
مواد الإسكان |
304 、مادة مركبة من الفولاذ المقاوم للصدأ |
||
الاستخدام |
مقياس الجريان بالموجات فوق الصوتية (مثبت بالخارج)
|
||
التحقق من مخطط هيكل المنتج |
|||
مستوى الحماية |
IP68 |
||
وزن |
600 جرام ±5 ％(الطول : 10 م ) |
||
تعليمات الأسلاك |
أحمر:محول + ，أبيض:محول -، أسود: سلك محمي (مستشعر درجة الحرارة اختياري) |
||
منحنى القبول |
مخطط D لهيكل المنتج |
||
|
|
||
تركيب محول بالموجات فوق الصوتية:
تطبيق مقياس التدفق بالموجات فوق الصوتية:
تعرض مقاييس التدفق بالموجات فوق الصوتية المثبتة بمشبك فوائد معالجة الإشارات الرقمية: الدقة الرائدة في السوق، والحصانة من الضوضاء، والموثوقية. هل تحتاج إلى المزيد من الإقناع؟ هناك أيضًا معدل تحديث البيانات عالي السرعة وسهولة الاستخدام الفائقة في كل مرحلة من مراحل التثبيت والتشغيل. مع عدم وجود انخفاض في الضغط أو فقدان الطاقة، ونسبة ترتيب واسعة وأجهزة استشعار غير تدخلية يمكن تركيبها دون قطع الأنبوب - لا يمكن أن تخطئ في استخدام المشبك لقياس تدفق السائل.
