محول الموجات فوق الصوتية الخارجي 80 كيلو هرتز لمستشعر المستوى



محول الموجات فوق الصوتية الخارجي 80 كيلو هرتز لمستشعر المستوى

المعلمات التقنية:

نموذج	PH80F0255
المركزي (كيلو هرتز) تردد الرنين	80 ميجا هرتز ±2%
عرض النطاق الترددي  ( -6 ديسيبل )	6％
حساسية متكاملة        0 ديسيبل = 20 Vp-p ；عدد النبض : 10；المسافة : 30 سم	> 150 ميلي فولت
كشف المسافة ( عبر لوح فولاذي 10 مم )	5 م
البقع العمياء	30 سم
إطلاق شعاع الزاوية (- 3الزاوية الكاملة ديسيبل)	40°
السعة الكهروستاتيكية	2.6 ن ف± 20%
الحد الأدنى من المعاوقة الموازية	300Ω± 30%
الحد الأقصى لجهد العمل (النبض - دورة التشغيل 2٪)	< 800 فولت
درجة حرارة التشغيل	-30～80​
مستوى الحماية	IP65
مادة القضية	الألومنيوم

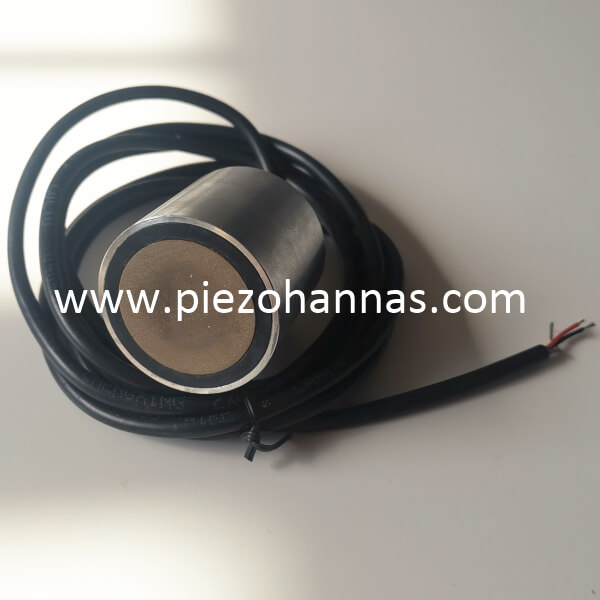

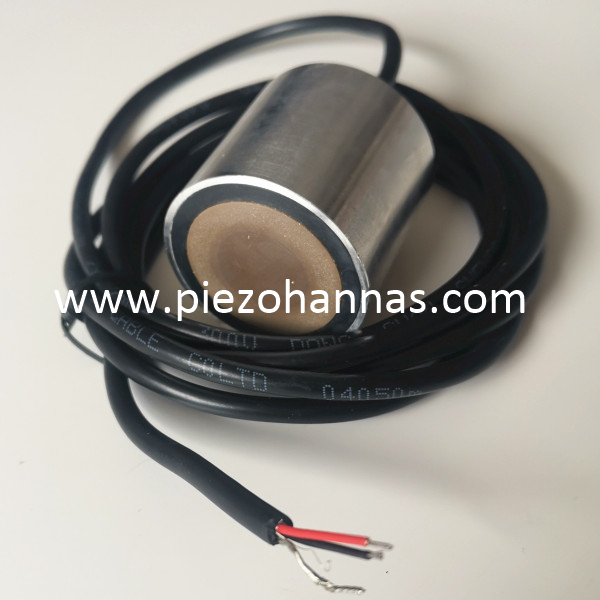

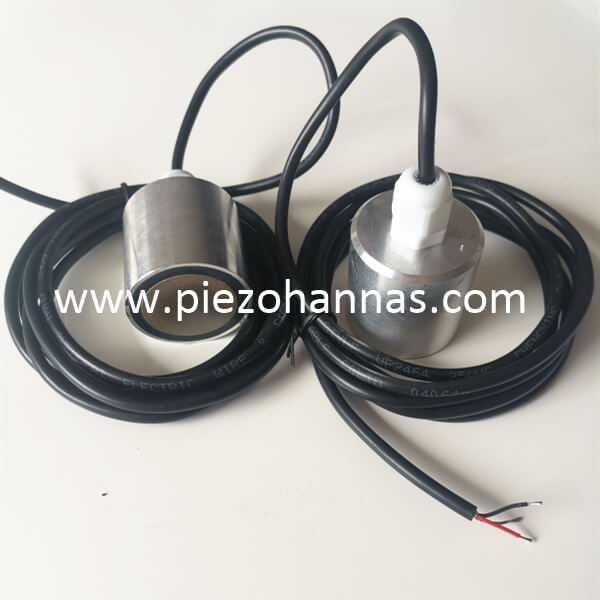

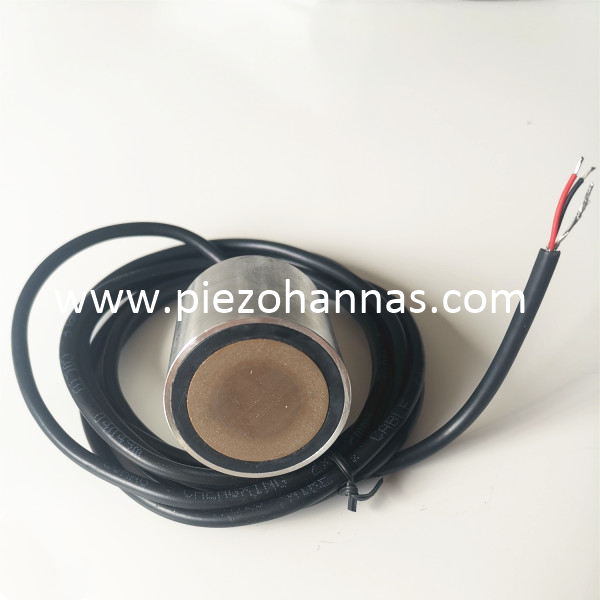

صورة:

البعد المخطط التفصيلي:

منحنى قبول التردد

جهد الانبعاث: 20Vp-p؛ عدد النبضات: 10؛ المسافة: 30 سم
