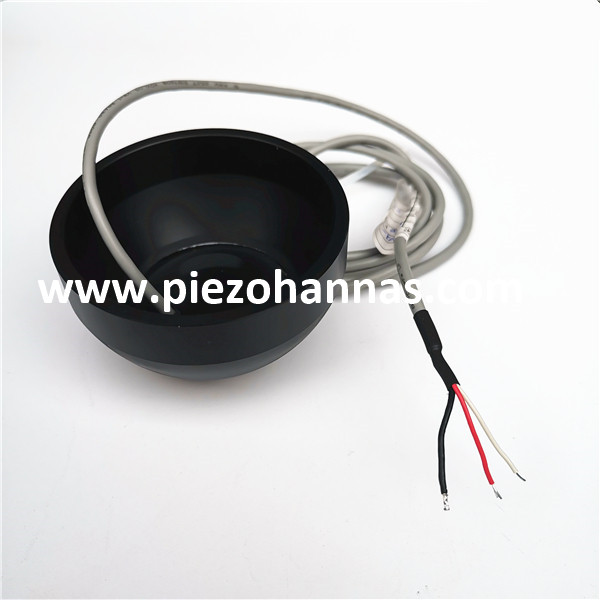

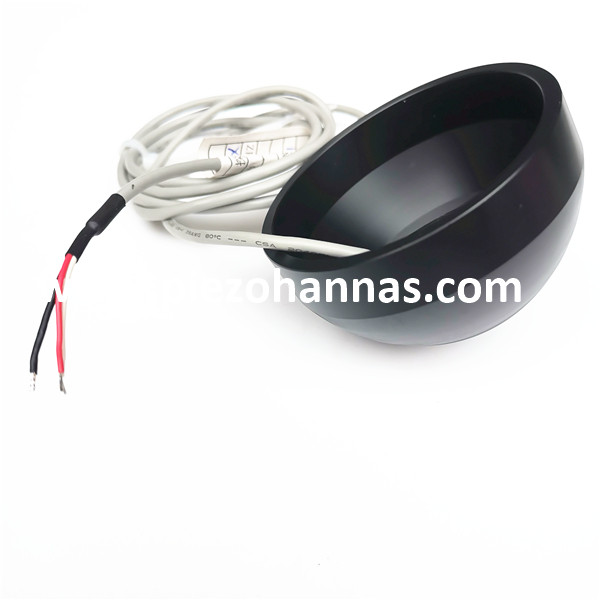

عمق الماء لمحول الطاقة بالموجات فوق الصوتية تحت الماء 300 كيلو هرتز لجهاز استشعار السونار بالموجات فوق الصوتية

    عمق الماء لمحول الطاقة بالموجات فوق الصوتية تحت الماء 300 كيلو هرتز لجهاز استشعار السونار بالموجات فوق الصوتية

سمات:

 حساسية عالية، قوية ضد التداخل،
 ثابتة ومتينة، دقة عالية التردد،
 تفاصيل هدف جيدة في المياه الضحلة عند 200 كيلو هرتز وتتبع جيد لقاع المياه العميقة عند 50 كيلو هرتز
 التردد: 50 كيلو هرتز، 110 كيلو هرتز، 200 كيلو هرتز، 300 كيلو هرتز،
 الطاقة: 300 وات، 600 وات، 1 كيلو وات، 1.5 كيلو وات، 1.8 كيلو وات، 2.5 كيلو وات، تتوفر 3 كيلو وات، 5 كيلو وات،
 تتوفر الأغطية البرونزية والمطاطية والبلاستيكية،
 جهاز اكتشاف الأسماك ذو الموثوقية العالية أو محول طاقة مسبار الصدى،
 خصائص ضوضاء ممتازة



المعلمات التقنية:



أغراض	المعلمات التقنية		صورة
اسم	300كيلو هرتز مكتشف الأسماك  محول
نموذج	الرقم الهيدروجيني W- 300-50أ
تكرار	300 كيلو هرتز ± 5%
مسافة الكشف	0.3～ 50 م
الحد الأدنى من المعاوقة الموازية	1200Ω±20 ％
السعة	1100pF ± 20 ％ @ 1 كيلو هرتز
حساسية	الأقصى ​ الجهد : 700Vpp 、المسافة : 0.65م、 سعة الصدى : 3.0 V
التشغيل جهد	ذروة  الجهد ＜ 750VPP
التشغيل درجة حرارة	-40～ +80 درجة مئوية
ضغط	≥3 كيلو أو 0.3 ميجا باسكال
زاوية	( عرض الشعاع ) عرض شعاع نصف الطاقة@-3dB : 13.8°±1， زاوية حادة: 32.8°±2
مواد الإسكان	بوم
الاستخدام	السمك أدق  تحت الماء
التثبيت البعد	التحقق من مخطط هيكل المنتج
مستوى الحماية	IP68
وزن	32g±5 ％( الطول : 10c م )
تعليمات الأسلاك	واجهة متكاملة :الأحمر: محول +، أبيض: محول-، أسود: سلك محمي ، ( بدون مستشعر درجة الحرارة )
منحنى القبول		مخطط هيكل المنتج



تطبيق مكتشف الأسماك بالموجات فوق الصوتية

صورة التطبيق:
