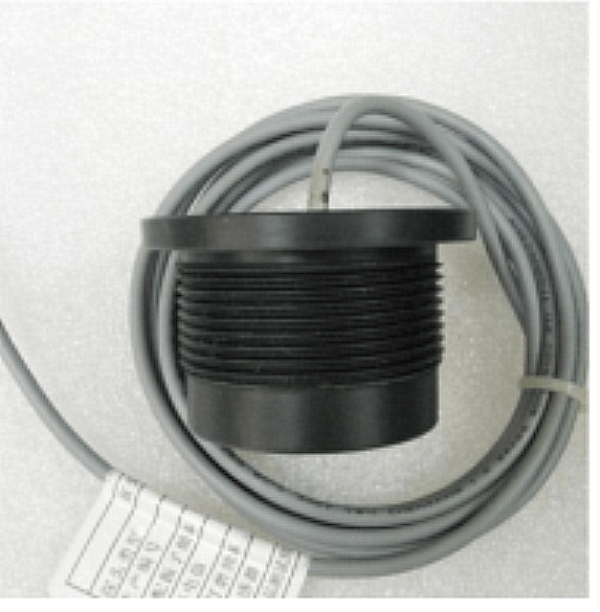

محول عمق بالموجات فوق الصوتية تحت الماء 105 كيلو هرتز لقياس مسافة 50 مترًا

اسم​

محول عمق تحت الماء 105 كيلو هرتز

نموذج

PHW-105-03A

تكرار

105 كيلو هرتز ± 5%

مسافة الكشف

0.8 ~ 50 م

الحد الأدنى من المعاوقة الموازية

40Ω±20 ％

السعة

1800pF ± 20% عند 1 كيلو هرتز

حساسية

الجهد الكهربي المنبعث: 200 فولت، المسافة: 0.6 متر، سعة الصدى: 200 مللي فولت

التشغيل الجهد االكهربى

قمة الجهد ＜ 800VPP

التشغيل درجة حرارة

-40～ +80 درجة مئوية

ضغط

≥ 10 كيلو أو 0.3 ميجا باسكال

زاوية

(عرض الشعاع ) عرض شعاع نصف الطاقة

@-3 ديسيبل: 19 درجة ± 0.5،

زاوية حادة: 46 درجة ± 1

مواد الإسكان

بوم

الاستخدام

بالموجات فوق الصوتية，جهاز قياس مدى الغواصة

تثبيت البعد

التحقق من مخطط هيكل المنتج أدناه

مستوى �لأداء، وتوسيع نطاقه ليشمل الملاحة تحت الماء. وسيوفر تقييم مستوى الضوضاء تحت الماء للأهداف مثل المركبات المتنقلة أو السفن السطحية تقييمًا فعالًا لمستوى الضوضاء أو تأثير تدابير المعالجة الصوتية. في بيئة المياه الضحلة، سيؤثر الصوت المنعكس من الواجهة ومصادر الصوت الأخرى المتداخلة في الخلفية على اختبار مجال الصوت المشع تحت الماء. إذا كان من الممكن فصل الصوت المباشر للهدف عن صوت التد� الطاقة الكهرضغطية

IP68

وزن

250ز±5 ％(الطول : 10م )

تعليمات الأسلاك

 واجهة متكاملة : أسود: محول - و

 سلك محمي ( بدون مستشعر درجة الحرارة )

منحنى القبول

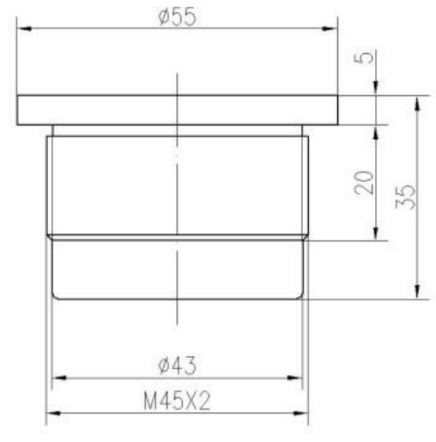

مخطط هيكل المنتج
