Tweedimensionele sferiese HIFU-piezo

Mense probeer om die sonde se skikking-ontwerpparameters te optimaliseer (soos skikking-elemente, skikking-elemente, ens.), optimaliseer die akoestiese bypassende komponente van die sonde, skikking element vorm, grootte, vultempo, optimaliseer die klankveldmeter vir sonde ontwerp en berekeningsmetode, optimalisering. Die seinmodel van die sonde, die keuse van piëzo-elektriese materiale en ander tegniese uitdagings in die ontwerp van veelvuldige probes om beter fokuseffekte te verkry. Daarom het baie navorsingsresultate een na die ander verskyn. In 2000 het Jeffrey w Hand 'n teoretiese studie gedoen oor die beïnvloedende faktore van die klankveldkenmerke van sferiese gefaseerde skikkings: insluitende skikkingselemente, grootte, frekwensie volgens reghoek, ring, seshoek en ewekansig. Daarbenewens, ten einde die klankveld van kwantitatief te ontleed HIFU piezo-omskakelaar , die klankveldfokuseffek word in verskeie vlakke verdeel volgens die intensiteit van die klankveld. Deur teoretiese en eksperimentele analise word tot die gevolgtrekking gekom dat die skikkingsmodel wat verkry word deur ewekansige rangskikking in die geval waar die verhouding van die element van golflengte 0.5-5mm is, 'n goeie fokusseffek het. Vir die ewekansige rangskikking, wanneer die ylheid van die skikkingselemente tussen 40% en 70% is, kan 'n goeie fokusseffek ook verkry word. Hynynen het die gebruik van transkraniale behandeling ontwerp en geoptimaliseer vanuit die perspektief van skikkingselemente en vultempo.PZT-materiaal HIFU-piezo- sonde het 'n matriks van 500 elemente ontwikkel, wat tussen 700 en 800 kHz werk. Die sonde wat in die vitro-eksperimente gebruik is om die uitvoerbaarheid van transkraniale behandeling van die sonde te bewys. Hynynen ontwerp fisiese kaart van die transkraniale HIFU-sonde.

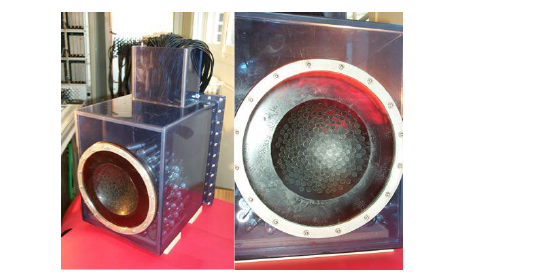

Fink het 'n hoë-intensiteit ontwerp HIFU piëzo-vibrasiesensor vir transkraniale behandeling. Sy frekwensie is 0,8 MHz, die maksimum klankintensiteit van die sondeoppervlak is Zow/c mZ, en die skikkingselement is 'n piëzo-keramiekskyf. Die sonde kan 'n defleksiereeks van ±10 mm in die radiale rigting bereik.

In China, 'n hoë-intensiteit gefokus 4MHz ultrasoniese piezo hifu hased skikking met dig gerangskik skikking elemente word voorgestel, en die inverse fokus matriks sintese algoritme word suksesvol gebruik om 'n beter fokus effek te bereken, en die enkelpunt en multi-punt fokus metodes word gerealiseer. 'n Sonde-skikking wat ontwerp is vir die span gelei deur akademikus Chen Yazhu.

Deur die hele navorsing van P8 materiaal piezo hifu behandeling probes deur binnelandse en buitelandse navorsing spanne, dit is nie moeilik om te vind dat die navorsers opgestel het. Twee-dimensionele sferiese kroon skikking struktuur met verskillende skikkings is getel, en HIFU multi-skikking met verskillende skikking element van grootte, vorm, resonansie frekwensie en struktuur eienskappe is ontwerp volgens die verskillende kliniese-dimensie ontwerp volgens die twee kliniese-dimensionele ontwerp. kroon skikking struktuur, daar is nog groot struikelblokke. Omdat die tweedimensionele sferiese kroonskikkingstruktuur relatief kompleks is, is daar geen volledige reeksontwerpbeginsels vir die tweedimensionele sferiese kroonskikkingstruktuurontwerp nie.
