Studie oor akoestiese emissie van kraakvoortplanting in piëzo-keramiekmateriale onder termiese spanning (2)

Akoestiese emissie-eienskappe van kraakvoortplanting wanneer temperatuursensor stadig verander.

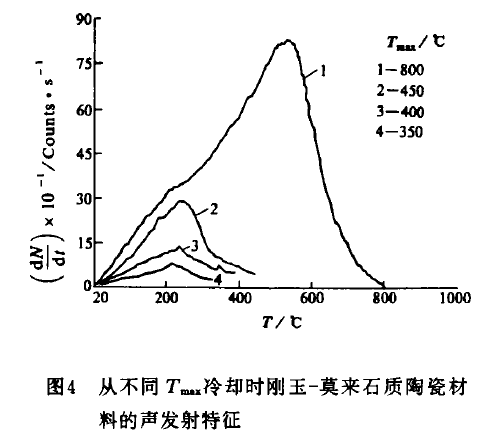

Wanneer dit verhit word tot verskillende maksimum temperature T max, en dan stadig afgekoel word, word die akoestiese emissie-eienskappe van die mikrokraakvoortplantingsproses in figuur 4 getoon. Wanneer Tmaks <50 0 ℃, het die bespeurde akoestiese emissiesein 'n piek in die temperatuurreeks van 1 80 ~ 2700 ℃ 200 ℃, en dus in hierdie temperatuurreeks, wek ryk akoestiese emissieseine op, Wanneer Tmax = 80 ℃, het die akoestiese emissiesein natuurlik na die hoë temperatuurgebied verskuif, en die piekwaarde van die akoestiese emissie-teltempo het in die temperatuurreeks van 500 ~ 600 ℃ verskyn wat hoofsaaklik gekonsentreer is van die groei van mikrokrake en 500-600. ℃. Dit kan ook uit Figuur 4 gesien word dat hoe groter die Tmax, hoe sterker die akoestiese emissiesein.

Wanneer die monster van lae frekwensie piëzo-elektriese strook word stadig afgekoel, mikrokrake word hoofsaaklik veroorsaak deur die termiese spanning wat veroorsaak word deur die verskille in die termiese uitsettingskoëffisiënte van die verskillende fases in die porseleinblok. X-straaldiffraksie en HF metode is gebruik om die piëzo keramiek kristal samestelling en glas fase inhoud van die monster kwantitatief te ontleed. Die resultate het getoon dat die piëzo-keramiekkristal ongeveer 3,5% van die kwartskristalfase bevat het (sien die tabel op die volgende bladsy). Die kristalfase van die kwartskristalfase word onderskeidelik by 5 70 ℃ en 1800-1270 ℃ getransformeer. Daarom sal die termiese uitsettingskoëffisiënt van die kwartskristalfase grootliks verander rondom hierdie twee temperature, wat die termiese spanning sal veroorsaak. Die piek van die akoestiese emissiesein wat in Figuur 4 getoon word, stem ooreen met hierdie twee temperatuurreekse van kwartskristaltransformasie, wat aandui dat in die piëzo-kristaltransformasie temperatuurreeks van kwarts, die termiese spanning rondom die kwartsdeeltjies sal ontwikkel om 'n groot hoeveelheid krake te veroorsaak, wat 'n ryk akoestiese emissiesein stimuleer. Die akoestiese emissiekromme weerspieël ten volle die dinamiese proses van mikrokraakvorming in die monster onder termiese spanning. Wanneer die temperatuur tot verskillende Tmax verhoog word, sal die mikrokrake wat tydens die verkoelingsproses van die porseleinblok gegenereer word in verskillende grade genees word. Hoe hoër die Tmax, hoe groter is die graad van mikro-kraakgenesing. Wanneer dit afkoel, word die mikrokrake weer gevorm. Hoe meer energie vrygestel word, dus neem die akoestiese emissiesein van die monster tydens afkoeling toe met toenemende Tmaks.

4 Gevolgtrekking
Die akoestiese emissie-eienskappe van keramiekmateriale piëzo-skyf-omskakelaar onder termiese spanning weerspieël die proses van kraakvoortplanting en voortplanting binne die materiaal:

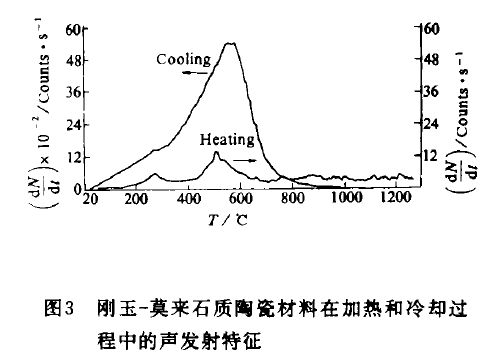

(1) Die vorming en groei van embleemkrake in korund-mulliet-keramiekmateriale onder termiese spanning vind hoofsaaklik plaas tydens die verkoelingsproses, en die piekwaarde van die akoestiese emissie-teltempo tydens die verkoelingsproses is ongeveer 400 keer dié tydens die verhittingsproses.

(2) Wanneer die korrelgrootte afneem, word die voortplanting en voortplanting van embleemkrake in keramiekmateriaal wat aan termiese spanning onderworpe is, geleidelik tot 'n kleiner reeks onderdruk.

(3) Onder blustoestande stem die akoestiese emissie-eienskappe van die bestendige-toestand uitbreiding en onstabiliteit voortplanting van die embleem kraak veroorsaak deur termiese spanning ooreen met die sterkte verandering neiging van die monster onder termiese skok.
