PZ1000K201
Piezohans
PZ1000K201
Medies Koop piëso-elektriese skywe Pietzo-elektriese keramiek vir fetale doppler
WuHan Piezohannas Tech.Co., Ltd is 'n vervaardiger van piëzo-elektriese keramiek, ultrasoniese transducers en 'n paar ander ultrasoniese deivce met 'n sterk tegnologie krag. Met 'n kwaliteit bestuurstelsel en navorsing en ontwikkeling sektor, ons produkte word wyd gebruik in die meeste toepassings.
 piëzo silinder kristal |
 piëzoskyf vir fetale doppler |
piezo skyfies element |
reeks piëzo-skyfies om te vervaardig:
Deursnee: 2mm-120mm
Dikte:0.1mm-30mm
Grootte (deursnee*dikte) |
Resonante frekwensie |
koppelingskoëffisiënt Kr |
Resonante impedansie Zm |
Statiese kapasitansie Cs |
2,5 mm x 5 mm |
40KHz |
12pF ± 10% |
||
3 mm X 0,4 mm |
675 KHz±5 % |
70%±3% |
37Ω |
430pF±15% |
5 mm X 0,2 mm |
445K±5KHz |
70%±3% |
≤8,6 Ω |
1450pF±5% |
5 mm X 0,4 mm |
450 KHz±10 KHz |
1050pF±15% |
||
5 mm x 10 mm |
51.9KHz |
17.38 pF± 10% |
||
6,35 mm X 0,7 mm |
3 MHz±5 % |
|||
6,35 mm x 16 mm |
35.5KHz |
30.9pF ± 10% |
||
7 mm x 0,2 mm |
300 KHz±10 KHz |
≥55% |
≤10,0 Ω |
3000pF±15% |
7 mm x 0,3 mm |
300 KHz±10 KHz |
≥55% |
≤20 Ω |
1600pF±15% |
7 mm x 0,5 mm |
300 KHz±10 KHz |
55% |
≤20 Ω |
1400pF±15% |
8 mm x 1 mm |
2,0±5% |
≥43 |
0.65 |
530±10% |
8 mm x 2 mm |
1,0 ±5% |
≥43 |
0.65 |
265±10% |
9 mm x 0,5 mm |
4,25 MHz ± 4% |
≤1,4 Ω |
1400pF±20% |
|
10 mm x 0,2 mm |
212 KHz ± 3% |
≥58% |
6000pF±20% |
|
10 mm x 0,4 mm |
5MHz ± 5% |
≥48% |
≤0,5 Ω |
2100pF±15% |
10 mm x 0,1 mm |
20 MHz ± 2% |
10.5nF ± 15% |
||
10 mm x 1 mm |
199KHz±5% |
≥73% |
≤19 Ω |
1400pF±20% |
10 mm x 2 mm |
1 MHz±5% |
≥38% |
≤15 Ω |
450pF±15% |
10 mm x 2 mm |
215 KHz±5 KHz |
≥60% |
≤6 Ω |
450pF±15% |
10 mm x 3 mm |
215 KHz±5 KHz |
≥60% |
≤9 Ω |
310pF±15% |
12 mm x 0,6 mm |
3.4MHz±5% |
≤6 Ω |
2.5nF ±30% |
|
15 mm x 0,2 mm |
140KHz ± 3% |
≥58% |
≤4,0 Ω |
13500pF±20% |
15 mm x 0,7 mm |
3MHz ±50 KHz |
≥58% |
≤6 Ω |
5700pF±15% |
15 mm x 0,9 mm |
2,2 MHz±50 KHz |
≥75% |
≤11 Ω |
3481pF±15% |
15 mm x 1,2 mm |
1,7 MHz ± 4% |
≥48% |
≤5,3 Ω |
2418pF±10% |
15 mm x 2,1 mm |
1 MHz±3 % |
≥39% |
≤7,6 Ω |
900pF±15% |
16 mm x 0,25 mm |
7 MHz±5% |
|||
16 mm x 0,4 mm |
5,0±5% |
≥45 |
≤5Ω |
5400±15% |
16mmx1mm |
2,0 ±5% |
≥45 |
0,65Ω |
2200±10% |
19 mm x 0,3 mm |
6,9 MHz±50 KHz |
≤1 Ω |
12000pF± 15% |
|
19 mm x 1 mm |
2,07MHz±50 KHz |
≥39% |
≤2 Ω |
4000pF ± 15% |
19 mm x 2 mm |
1,04 MHz±50 |
≤3 Ω |
1800pF ± 15% |
|
20 mm x 0,2 mm |
106KHz ± 3% |
≥58% |
≤3,0 Ω |
23500pF±20% |
20 mm x 0,4 mm |
5 MHz±100 KHz |
≤0,48 Ω |
3800pF±20% |
|
20 mm x 0,7 mm |
3MHz ±50 KHz |
≥58% |
≤6 Ω |
5700pF±15% |
20 mm x 0,8 mm |
2,5MH±100 KHz |
|||
20mmx1mm |
2,05 MHz ± 3% |
≥51% |
≤0,31 Ω |
3543pF±10% |
20 mm x 2,1 mm |
1MHz ±50 KHz |
≥40% |
≤4 Ω |
2000pF±15% |
20 mm x 2,7 mm |
745 KHz±5 KHz |
≥51% |
≤2,7 Ω |
1300pF±5% |
20mmx3mm |
690 KHz ± 3% |
≥45% |
≤3,6 Ω |
1265pF±10% |
20mmx8mm |
255 KHz ± 1% |
≥37% |
≤10,4 Ω |
483pF±10% |
22mmX 0.25mm |
92KHz±5% |
65% |
1,80 Ω |
65nF ±10% |
25 mm x 0,2 mm |
85KHz ± 3% |
≥64,90% |
≤1,90 Ω |
35nF±20% |
25 mm x 0,7 mm |
3 MHz±100 KHz |
≥40% |
≤1 Ω |
8600pF±20% |
25 mm x 1,4 mm |
1.5MHz ± 5% |
≥40% |
≤1,5 Ω |
1900pF±15% |
25 mm x 2,1 mm |
1MHz ±50 KHz |
≥58% |
≤4 Ω |
2800pF±15% |
25 mm x 8,5 mm |
235 KHz±2% |
≥58% |
≤45 Ω |
645pF±14% |
28 mm x 0,7 mm |
3MHz±100 KHz |
≥40% |
≤1 Ω |
11200pF±15% |
28 mm x 2,1 mm |
1 MHz±50 KHz |
≤8 Ω |
3800pF±20% |
|
30 mm x 1 mm |
72 KHz±5% |
34% |
≤5,2 Ω |
11 nF±20% |
30 mm x 2,1 mm |
1 MHz±50 KHz |
≥45 |
≤1 Ω |
4400pF±15% |
30 mm × 3,0 mm |
66.7 |
≥45 |
≤3Ω |
2730±12,5% |
30 mm x 4,2 mm |
500 KHz±5 KHz |
≥44% |
≤1,9 Ω |
2900pF±15% |
30 mm × 5,5 mm |
75KHz |
58 |
1300pF |
|
30 mm × 6,2 mm |
75KHz |
58 |
1200pF |
|
31,5 mmX4,2 mm |
500 KHz±10KHz |
48.50 |
≤7,6 Ω |
3800pF±20% |
32mm×5mm |
70KHz |
58 |
1700pF |
|
35 mm x 12 mm |
190 KHz±5KHz |
≤27,7 Ω |
830pF±20% |
|
35 mm x 3 mm |
63KHz |
≥45 |
≤3 Ω |
3100±12,5% |
35 mm x 4 mm |
55,6 KHz±5% |
76% |
≤15,7 Ω |
7069 pF±20% |
35 mm × 6,2 mm |
63KHz |
58 |
1600pF |
|
38 mm x 4,1 mm |
500 KHz±5 KHz |
≥44% |
≤1,9 Ω |
2900pF±15% |
38mmx6.5mm |
59.9 |
≥45 |
≤3Ω |
1580±12,5% |
40 mm x 2 mm |
1±5% |
≥45 |
0.65 |
7200pF±10 |
40 mm × 6,2 mm |
55 |
58 |
2200 |
|
43 mm x 10,5 mm |
200KH±10KHz |
≥40% |
≤10 Ω |
1700pF±15% |
45 mm x 3,0 mm |
50.0 |
≥45 |
≤3 Ω |
5100±12,5% |
50 mmX 0,4 mm |
41 KHz±1 KHz |
71%±3% |
1.3Ω |
108nF±15% |
50 mm X 2,1 mm |
1,00 MHz ±50 |
≥60% |
≤8 Ω |
10000pF±20% |
50 mm x 2,5 mm |
44 KHz±3 KHz |
≥60% |
≤10 Ω |
7400pF±15% |
50 mm x 3 mm |
44 KHz±3 KHz |
≥60% |
≤8 Ω |
7200pF±15% |
50mmx5.0mm |
46.0 |
≥45 |
≤3Ω |
4150pF±12,5% |
60 mm x 5 mm |
420 KHz±2% |
≥58% |
≤45 Ω |
5100pF±14% |
60 mm x 2 mm |
1.0 |
≥45% |
≤ 3Ω |
14500±15% |
7 mm x 0,4 mm |
5MHz ± 5% |
≥48% |
≤0,5 Ω |
2100pF±15% |
85 mm x 6 mm |
350 KHz ±2 % |
≥48,81% |
≤0,49 Ω |
10.30nF±15% |

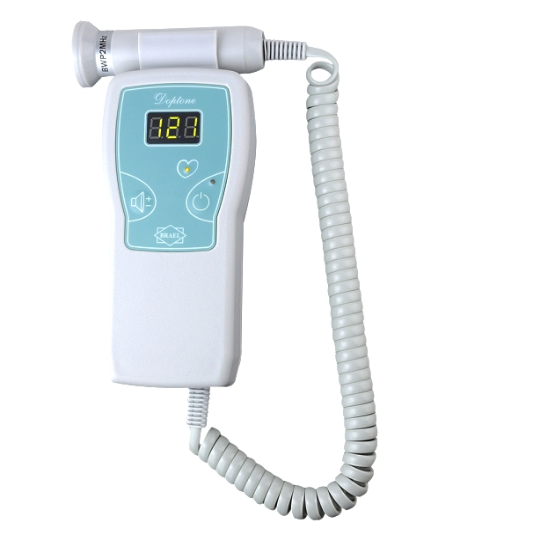

Fetale Doppler Toepassing:
Fetale Doppler is ultraklank Doppler toestelle wat gebruik word om fetale hartklop op te spoor. Die Doppler sonde stuur hoëfrekwensie klankgolwe in die liggaam. Dit moet nie met bestraling gemeng word nie. Wanneer die posisie van die fetale hart die ultraklankgolwe weerspieël, word die frekwensie van die golwe verander. Die fetale Doppler ontvang die gereflekteerde klankgolwe en gebruik die Doppler-effek-konsep om die verandering in frekwensie te bereken en bied 'n hoorbare simulasie van die hartklop. Hierdie klank word dan deur die oorfone versterk. Fetale Dopplers bestaan al vir baie dekades, en geen nadelige effekte is ooit gerapporteer van die gebruik daarvan nie.
PZT materiaal:
- PZT4 Piëso-elektriese keramiek het 'n dubbele gedrag van ontvangs en uitsending, met hoër sensitiwiteit en laer diëlektriese verlies.
- PZT5 Piëso-elektriese keramiek het hoër elektro-meganiese koppelingskoëffisiënt, die matige diëlektriese konstante en hoër sensitiwiteit.
- PZT8 Piëzo-elektriese keramiek van hoëkrag-oordragtipe het goeie piëzo-elektriese eienskappe, hoë meganiese sterkte, hoë dwingende veld, lae diëlektriese verlies in sterk velde.
Piezo-keramiekskywe |
Deursnee |
PZT-4 |
PZT-5 |
PZT-8 |
3-100 |
3-100 |
3-100 |
||
Dikte |
0,3-10 |
0,25-15 |
0,4-8 |
|
Piezo keramiek ringe |
Buite deursnee |
3-100 |
3-100 |
3-100 |
Binne deursnee |
≥ 2 |
≥ 2 |
≥ 2 |
|
Dikte |
0,3-10 |
0,25-15 |
0,4-8 |
|
Piezo keramiekbuise |
Buite deursnee |
3-108 |
3-108 |
3-105 |
Binne deursnee |
≥ 2 |
≥ 2 |
≥ 2 |
|
Lengte |
≤50 |
≤50 |
≤50 |
|
Piezo keramiek plate |
Lengte |
≤ 50 |
≤ 50 |
≤ 50 |
Breedte |
≥ 1 |
≥ 1 |
≥ 1 |
|
Dikte |
0,3-10 |
0,25-15 |
0,3-8 |

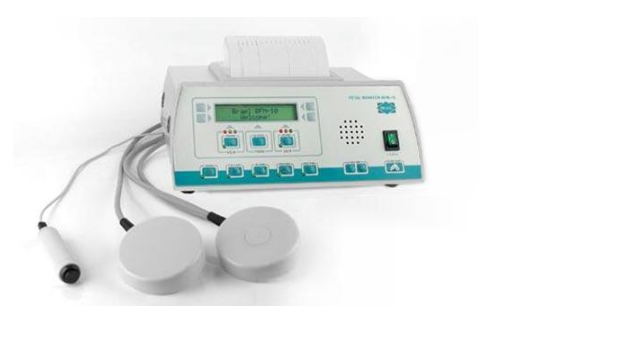

Toepassingsbeeld:
