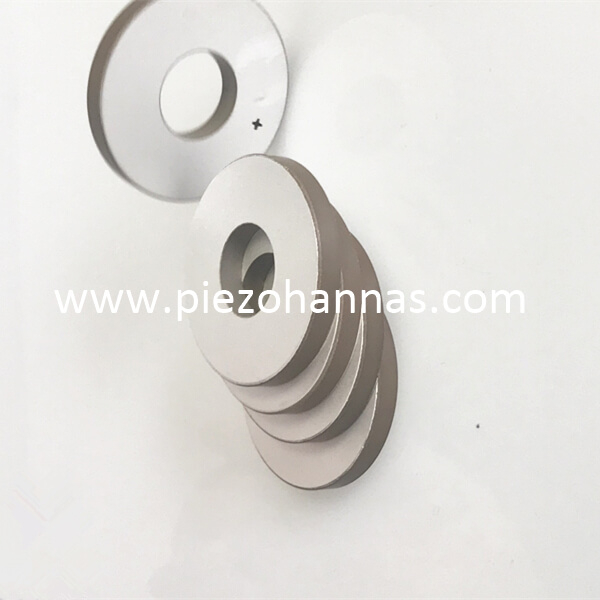

Hoëdigtheid piëzokeramiese ringtransducer vir ultrasoniese bad



            Hoëdigtheid piëzokeramiese ringtransducer vir ultrasoniese bad

1.Produkbeskrywing:

Grootte (OD*ID*T)	50*20*6
Kapasiteit (pf)	2490±10%
Radiale frekwensie fr(khz)	30±5%
Resonansie-impedansie zm	≤15
Dik frekwensie Ft(khz)	315
Koppelmodulus Kr(%)	≥45
Kwaliteitfaktor (Qm)	≥800
Die gewig van 5 stuks	1 kg



2. Sommige standaardgrootte van PiezoRing

Uitwendige deursnee: 5,0 - 100 mm
Binnedeursnee: (2,0 - 35 mm)
Dikte: (0,2 - 15 mm)



Afmeting (mm)	Kapasiteit C(pF)	Swak Veld  Dissipatio n Tgδ(12v)	Sterk Fied Dissipasie Tgδ(400v)		Radiale frekwensie  Fr(KHz)	Resonansie-impedansie Zm(Ω)	Dik  frekwensie  Ft(KHz)	Koppeling  Modulus  Kr(%)
Φ 10ｘ Φ 5ｘ2	240± 10%	≤ 0,5%	≤ 1,0%	153± 5%		≤15	1020	≥45
Φ 16ｘ Φ 8ｘ4	340± 10%	≤ 0,5%	≤ 1,0%	95.8± 5%		≤20	512	≥45
Φ 25ｘ Φ 10ｘ4	935± 10%	≤ 0,5%	≤ 1,0%	65.5± 5%		≤15	512	≥45
Φ 30ｘ Φ 10ｘ5	1150± 10%	≤ 0,5%	≤ 1,0%	58.4± 5%		≤15	410	≥45
Φ 32ｘ Φ 15ｘ5	1080± 10%	≤ 0,5%	≤ 1,0%	49.2± 5%		≤15	410	≥45
Φ 35ｘ Φ 15ｘ5	1430± 10%	≤ 0,5%	≤ 1,0%	45.5± 5%		≤15	410	≥45
Φ 38ｘ Φ 15ｘ5	1750± 10%	≤ 0,5%	≤ 1,0%	43.4± 5%		≤15	410	≥46
Φ40×Φ12×5	2070±12 .5%	≤0. 5%	≤ 1,0%	45.9		≤15		≥46
Φ 40ｘ Φ 15ｘ5	1970± 10%	≤ 0,5%	≤ 1,0%	42.8± 5%		≤15	410	≥45
Φ40×Φ20×5	1700±12,5%	≤0,3	≤ 1,0%	37.9		≤15		≥45
Φ 40×Φ 17×6	1555±12,5%	≤0,3	≤ 1,0%	40.5		≤15		≥45
Φ 42ｘ Φ 15ｘ5	2200± 10%	≤ 0,5%	≤ 1,0%	40± 5%		≤15	410	≥45
Φ 42ｘ Φ 17ｘ5	2110± 10%	≤ 0,5%	≤ 1,0%	38.8± 5%		≤15	410	≥45
Φ 45ｘ Φ 15ｘ5	2580± 10%	≤ 0,5%	≤ 1,0%	38.1± 5%		≤15	410	≥46
Φ 50ｘ Φ 17ｘ5	3160± 10%	≤ 0,5%	≤ 1,0%	34.8± 5%		≤15	410	≥45
Φ 50ｘ Φ 17ｘ6	2430± 10%	≤ 0,5%	≤ 1,0%	34.8± 5%		≤15	315	≥45
Φ50×Φ20×6	2490±12,5%	≤0,3	≤ 1,0%	33.2		≤15		≥45
Φ50×Φ27×6	2100±12,5%	≤0,3	≤ 1,0%	29.3		≤15		≥45
Φ60×Φ30×10	1922±12,5%	≤0,3	≤ 1,0%	25.3		≤15		≥45

3. Ultrasoniese skoonmaaktoepassing:

Ultrasoniese skoonmaak gebruik kavitasieborrels wat veroorsaak word deur hoëfrekwensie druk (klank) golwe om 'n vloeistof te roer. Die roering produseer hoë kragte op kontaminante wat aan substrate soos metale, plastiek, glas, rubber en keramiek kleef. Hierdie aksie dring ook deur blinde gate, krake en uitsparings. Die bedoeling is om alle spore van kontaminasie wat styf vasgeheg is of op soliede oppervlaktes ingebed is, deeglik te verwyder. Water of oplosmiddels kan gebruik word, afhangende van die tipe kontaminasie en die onderdeel.

'n Basiese ultrasoniese skoonmaker is 'n skoonmaaktoestel wat ultraklank (gewoonlik van 20–400 KHZ) en 'n toepaslike skoonmaakoplossing gebruik om items skoon te maak. Die ultraklank kan met net water gebruik word, maar die gebruik van 'n ultrasoniese seep wat geskik is vir die item wat skoongemaak moet word en die vuiligheid verhoog die effek. Skoonmaak duur gewoonlik tussen drie en ses minute.

4. Toepassingsbeeld:
