Eienskappe van piëzo-elektriese keramiektransformator

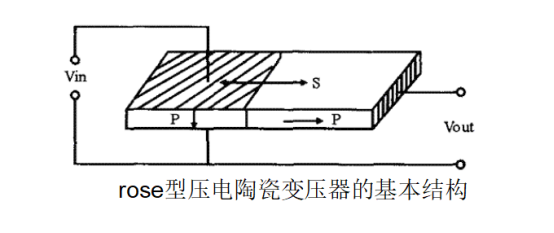

N silwer elektrode van piëzo-elektriese keramiek word aan die boonste en onderste kante van die linkerhelfte toegepas om in die dikterigting gepolariseer te word. Wanneer 'n afwisselende elektriese veld toegepas word, vibreer die piëzo-keramiekplaat, en hierdie gedeelte is die dryfgedeelte. Die silwer elektrode word op die eindvlak van die regterhelfte aangebring en is oor die lengte gepolariseer. Hierdie deel skakel meganiese energie om in elektriese energie, wat die kragopwekkingsdeel genoem word. Deur die piëzo-elektriese keramiek se elektriese energie→meganiese energie→sekondêre transformasie van elektriese energie te gebruik, word die hoogste hupstootuitset verkry by die resonante frekwensie. Hulle is spesifieke werkbeginsel,Wanneer 'n afwisselende elektriese veld van 'n sekere frekwensie op die dryfdeel toegepas word, word meganiese vervorming veroorsaak deur die omgekeerde piëso-elektriese effek, wat sodoende meganiese resonansie veroorsaak en langs die lengterigting van die keramiekplaat voortplant. die pizo-elektriese keramiek selplaat ; hoe meer gebonde lading is, hoe meer ruimtelading word aangetrek, sodat 'n relatief hoë uitset by die eindelektrode van die kragopwekkingsdeel verkry word.

Frekwensie-eienskappe: Die uitsetspanning van die piëso-elektriese keramiektransformator hou verband met die frekwensie. Of dit nou halfmodus of volmodus resonansie is, die uitsetspanning van die transformator bereik die maksimum waarde slegs naby die resonansfrekwensie; as dit van die resonansfrekwensie afwyk, is die spanningsval baie groot. Groot. Anders as 'n gewikkelde transformator, werk dit nie oor 'n wye frekwensiereeks nie.

Uitsetspanning en insetspanning

  Die uitsetspanning van piëzo-skyfies piëzokeramiese transducer neem toe soos die insetspanning toeneem, maar wanneer die insetspanning 'n sekere waarde bereik, is die uitsetspanning geneig om te versadig. Dit kan wees as gevolg van die nie-lineariteit van die piëso-elektriese keramiek en die toename in materiaalverlies as gevolg van 'n toename in die insetspanning.

Uitsetspanning en lasimpedansie

Die kenmerkende kurwe toon dat die uitsetspanning ook afneem namate die transformator van lasimpedansie afneem. As gevolg van die groot insetimpedansie van die piëzo-elektriese keramiektransformator (ongeveer tien mega-ohm tot etlike tien mega-ohm). Daarom, in 'n hoëspanningsbron van die gebruik van 'n piëzo-elektriese keramiektransformator om, wanneer die las verander, die uitsetspanning van 200kHz peizo-elektriese skywe verander baie, en kompensasiemaatreëls moet getref word.

Uitsetkrag, omskakelingsdoeltreffendheid en lasimpedansie

 Die uitsetkrag en omskakelingsdoeltreffendheid het 'n groter waarde-area soos die lasimpedansie verander. Wanneer die piezio keramiekskyftransformator voer sekondêre elektromeganiese energieomskakeling uit saam met verskeie verliese, die hitte van die komponent self tydens resonansie is een daarvan. As gevolg van die hitte word die doeltreffendheid van die transformator aansienlik verminder. Daarbenewens het sommige studies bewys dat die redelike passing van die lasimpedansie en die regte keuse van die gelykrigtermodus. die uitsetdeel van die piëzo-elektriese keramiektransformator kan sy hitte-opwekking effektief beheer.

Insetimpedansie en lasimpedansie

     Die insetimpedansie van 'n tipiese draadgewikkelde transformator is eweredig aan die lasimpedansie, terwyl die piëzokeramiese transformator die teenoorgestelde is as die lasimpedansie toeneem, die insetimpedansie afneem. Hierdie eienskap is uiters belangrik wanneer piëso-elektriese keramiektransformators as hoëspanningtoepassings gebruik word. Dit is 'n unieke voordeel van piëzo-elektriese keramiektransformators omdat die transformator outomaties afskakel wanneer die las kortgesluit word sonder om uitgebrand te word.Temperatuurkenmerke van PZT materiaal piezio keramiek
