PS10000K0101
Piezohans
PS10000K0101

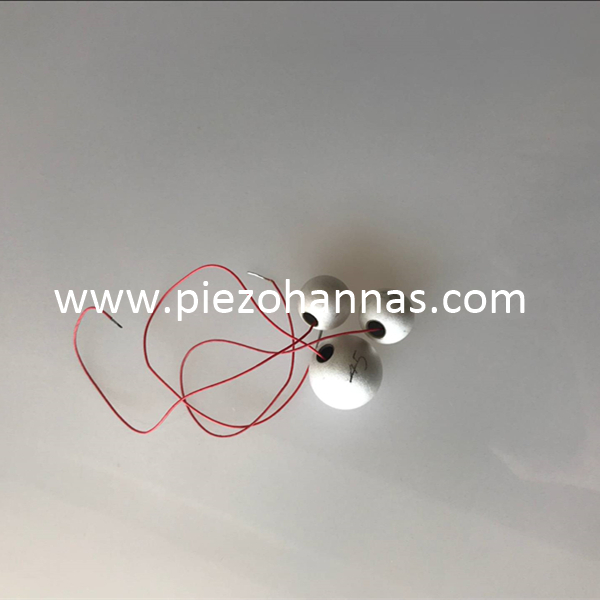

26Khz PZT5A PZT Ball Piezoceramic Sfeer vir hidrofoon
WuHan Piezohannas Tech.Co., Ltd is 'n vervaardiger van piëzo-elektriese keramiek, ultrasoniese transducers en 'n paar ander ultrasoniese deivce met 'n sterk tegnologie krag. Met 'n kwaliteit bestuurstelsel en navorsing en ontwikkeling sektor, ons produkte word wyd gebruik in die meeste toepassings.
Afmetings van Piëzo-sfere:
materiaal: PZT-5a
Afmetings: Piezosfeer Ø64×wanddikte 2mm
Frekwensie: 26Khz
Buitenste afmeting: van 6 mm tot 160 mm
Muurdikte: van 1 mm tot 10 mm
Keuse van metallisering (Silwer, Nikkel, Goud en ander op aanvraag)
Wye keuse van PZT formulering
Ons kan die aanpassing van alle groottes aanvaar.
Sagte' PZT materiaal Parameters:
'sagte' PZT materiaal |
Die tipe sagte materiaal |
||||||||
Eienskappe |
PSnN-5 |
PLiS-51 |
PZT-51 |
PZT-52 |
PZT-53 |
PZT-5H |
PZT-5X |
||
Diëlektriese konstante |
ɛTr3 |
1600 |
2000 |
2200 |
2400 |
2600 |
3200 |
4500 |
|
Koppelfaktor |
KP |
0.6 |
0.62 |
0.62 |
0.63 |
0.64 |
0.68 |
0.7 |
|
K31 |
0.35 |
0.35 |
0.35 |
0.35 |
0.36 |
0.38 |
0.4 |
||
K33 |
0.68 |
0.7 |
0.68 |
0.7 |
0.7 |
0.76 |
0.77 |
||
Kt |
0.5 |
0.52 |
0.5 |
0.5 |
0.5 |
0.52 |
0.53 |
||
Piëso-elektriese koëffisiënt |
d31 |
10-12m/v |
-170 |
-197 |
-186 |
-204 |
-227 |
-275 |
-300 |
d33 |
10-12m/v |
400 |
450 |
500 |
520 |
550 |
620 |
750 |
|
g31 |
10-3vm/n |
-12 |
-11.1 |
-9.6 |
-9.8 |
-9.9 |
-9.7 |
-7.5 |
|
g33 |
10-3vm/n |
28 |
25.4 |
25.6 |
24.5 |
23.9 |
22 |
18.8 |
|
Frekwensiekoëffisiënte |
Np |
2000 |
1920 |
1980 |
1980 |
1960 |
1900 |
1960 |
|
N1 |
1466 |
1407 |
1451 |
1451 |
1437 |
1393 |
1437 |
||
N3 |
1825 |
1925 |
1900 |
1900 |
1755 |
1550 |
1800 |
||
Nt |
2100 |
2100 |
2150 |
2150 |
2150 |
2100 |
2200 |
||
Elastiese voldoeningskoëffisiënt |
Se11 |
10-12m2/n |
16.6 |
18 |
16.7 |
17 |
17.4 |
18 |
19 |
Macaniese kwaliteit faktor |
Qm |
85 |
80 |
80 |
75 |
75 |
70 |
65 |
|
Diëlektriese verliesfaktor |
Tg δ |
% |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
Digtheid |
ρ |
g/cm3 |
7.5 |
7.5 |
7.6 |
7.6 |
7.6 |
7.5 |
7.5 |
Curie temperatuur |
Tc |
°C |
350 |
345 |
270 |
270 |
270 |
230 |
165 |
Young se modulus |
YE11 |
<109N/m2 |
60 |
56 |
60 |
59 |
57.5 |
56 |
53 |
Gifverhouding |
0.36 |
0.36 |
0.36 |
0.36 |
0.36 |
0.36 |
0.39 |
||
Hidrofoon-omskakelaar toepassing:
