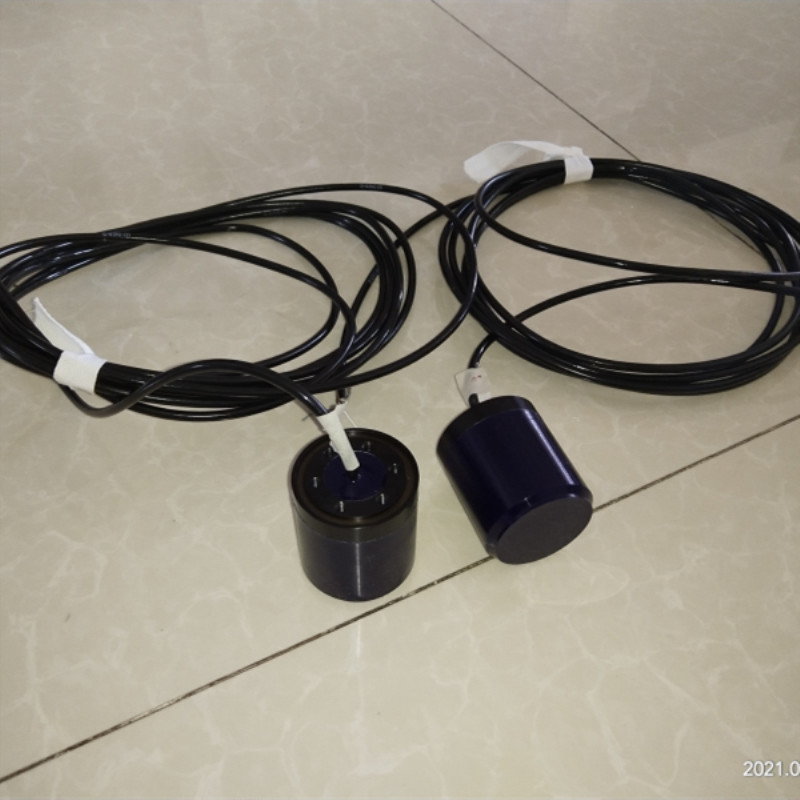

30khz sylindrisk akustisk undervannstransduser for undervannskommunikasjon

30khz sylindrisk akustisk undervannstransduser for undervannskommunikasjon



Tekniske parametere:

Type	Parametere
Modell	YH-T300
resonansfrekvens	30 kHz
arbeidsfrekvensområde	20kHz-40kHz
horisontal retning	rundstrålende ±2dB
vertikal retning	Halvkule type
Impedans ved resonanspunktet	1500Ω
Inngang maksimal elektrisk effekt	200W pulsregime
Arbeidsdybde	500 millioner
grunnleggende materialer	aluminiumslegering PVC
Kabelmodell	Diameter 5 mm, polyuretankappe
Kabellengde	Standard 3 meter, ekstra lengder må bestilles separat
lagringstemperatur	-40 - +80 ºC
driftstemperatur	-5 - +70 ºC

Motta ytelse:

Utsende ytelse:

Impedans under vann

Vertikal retning ved 30 kHz

Søknad:

Undervannsakustikkforskning

Akustisk feltkalibrering

Militære og vitenskapelige applikasjoner

Typer akustiske undervannstransdusere





Produktets hovedkategorier og egenskaper:

1 halvkuleformet dypvannstransduser*

- Resonansfrekvens Fr (kHz): 12 til 40

- Arbeidsfrekvensområde (kHz): 7 til 50

- Sendespenningsrespons @Fr (dB): 137 til 133

- Mottaksfølsomhet @Fr (dB): -176 til -195

- Lydkildenivå @Fr (dB): 195 til 185

Kan arbeide til 6000m under vann.

Kan brukes for vertikal kanal akustisk kommunikasjon, akustisk utløser transponder,

USBL posisjoneringssystem.

2 Sylindrisk bredbåndssvinger*

- Resonansfrekvens Fr (kHz): 10 til 75

- Arbeidsfrekvensområde (kHz): 6 til 100

- Impedans @Fr (Ohm): 800 til 1300

- Kapasitans (nF): 105 til 10

- Strålevinkel @Fr (-3dB, grader): 50 til 25

- Sendespenningsrespons @Fr (dB): 140 t0 143

Kan jobbe til 300m under vann.

Kan brukes til akustisk kalibrering, akustisk langdistansekommunikasjon, undervannsakustisk

simulator, hydrofon.

3 Bredbånds Topilz-svinger*

- Resonansfrekvens Fr (kHz): 4 til 60

- Arbeidsfrekvensområde (kHz): 3 til 75

- Strålevinkel @Fr (-3dB, grader): 90 til 60

- Lydkildenivå @Fr (dB): 195

Kan arbeide til 6000m under vann.

Kan brukes for vertikal kanal akustisk kommunikasjon, enkeltstråle ekkolodd, aktiv ekkolodd,...

4 1-3 kompositt høyfrekvent bredbåndssfærisk krone-transduser*

- Resonansfrekvens Fr (kHz): 150 til 600

- Arbeidsfrekvensområde (kHz): 100 til 800

- Sfærisk strålevinkel @Fr (grader): 40

- Krumningsradius (mm): 120

- Sendekildenivå @Fr (dB): >= 200/205

Kan brukes til retningsbestemt høyfrekvent standard lydkilde, kommunikasjonssystem,

3-dimensjonal ekkolodd,...

5 1-3 kompositt høyfrekvent bredbånds sylindrisk krone transduser*

- Resonansfrekvens Fr (kHz): 150 til 600

- Arbeidsfrekvensområde (kHz): 100 til 800

- Vertikal strålevinkel @Fr (grader): 20

- Sendekildenivå @Fr (dB): >= 195

Kan brukes til retningsbestemt høyfrekvent standard lydkilde, multistråle, ekkolodd,

kommunikasjonssystem.

6 1-3 kompositt høyfrekvent bredbåndsstempelsvinger*

- Resonansfrekvens Fr (kHz): 150 til 1200

- Arbeidsfrekvensområde (kHz): 45 til 360

- Impedans @Fr (kHz): 120 til 35

- Kapasitans (pF): 10000 til 2500

- Strålevinkel @Fr (grader. - 3dB): 5 til 2,7

- Mottaksfølsomhet (dB, ref. 1 volt/mikroPa): - 176 til -195

- Sendespenningsrespons (dB, ref. 1 mikroPa/Volt): 179 til 189

Brukes for ADCP/DVL, enkeltstråle ekkolodd, parametrisk akustisk ekkolodd,

retningsbestemt høyfrekvent kommunikasjonssystem,...

7 BD-serien med bøyningsdisk lavfrekvent svinger*

- Resonansfrekvens Fr (kHz): 0,5 til 6

- Arbeidsfrekvensområde (kHz): 0,4 til 12

- Sendespenningsrespons @Fr (dB): 130 til 146

- Lydkildenivå @Fr (dB): 196 til 180

Kan brukes til lavfrekvent lydkilde, langdistansekommunikasjonssystem,

lavfrekvent passiv mottak,...

8 SP-serien sfærisk transduser*

- Resonansfrekvens Fr (kHz): 15 til 60

- Arbeidsfrekvensområde (kHz): 8 til 100

- Sendespenningsrespons @Fr (dB): >= 145

- Lydkildenivå @Fr (dB): 192

Brukes som bredbåndslydkilde, hydrofoner.







2. Kalibrering av vektorhydrofoner på dypt vann, maksimal arbeidsdybde kan nå 3000m, som kan brukes for oljefylte lineære array-elementer





3. Den høyeste emisjonsresponsen til den stablede sfæriske akustiske transduseren kan nå 156dB, og det høyeste lydkildenivået kan nå 202dB, som er mer enn 6dB høyere enn vanlige sfæriske transdusere av samme størrelse.







4. en-krystall vektor hydrofon transduser



Sammenlignet med piezoelektriske keramiske transdusere er størrelsen på PIN-PMN-PT enkeltkrystallsendetransduseren redusert med mer enn 1/3, sendespenningsresponsnivået er 2~10dB høyere, impedansbåndbredden er omtrent to ganger høyere, og -3dB båndbredden er omtrent to ganger høyere. Tider; mottaksfølsomheten er 3~5dB høyere. Enkeltkrystallvektorhydrofonen har lavbevegelsesstøy, og følsomheten er 4~6dB høyere enn den piezoelektriske vektorhydrofonen av samme størrelse.







 5. Fast installasjon vektor hydrofon



Ved å bruke midtsøylen som fast base, den keramiske skjæringsmodusen, arbeidsfrekvensbåndet er 100-5000Hz, installasjonen er enkel, ytelsen er stabil, og den kan erstatte de fleste vektorhydrofoner installert på forskjellige plattformer.







Den kjegleformede reflektoren brukes til å reflektere de periferisk utstrålte lydbølgene til den toroidale transduseren til endeflaten for å fungere, og relativt stabil akustisk stråling av strålen kan realiseres på endeflaten.
