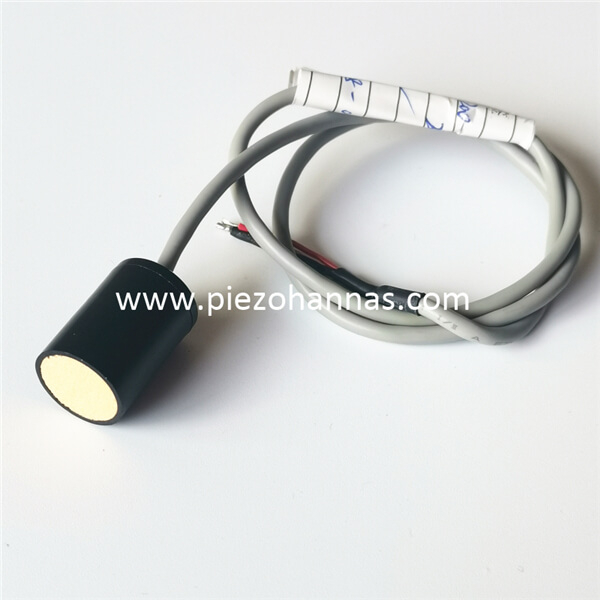

مبدل گاز سنج التراسونیک کم هزینه غیر سرزده برای گاز طبیعی

نام

مبدل جریان سنج گاز اولتراسونیک

مدل

PHA-160-02A

Fفرکانس

160KHz±5KHz

فاصله تشخیص

0.122 متر

حداقل lmpedance موازی

350Ω ± 20 ％

ظرفیت

1000pF±20 ％ @1KHz

حساسیت

ولتاژ رانندگی : 750Vpp，

فاصله 0.3 متر，

دامنه اکو 45 میلی ولت

عملیاتی

ولتاژ

اوج ولتاژ ＜ 1000 VPP

عملیاتی

دما

-40+80 ℃

فشار

≤ 3 کیلو یا 0.3 مگاپاسکال

زاویه

(پهنای پرتو )عرض پرتو نیمه توان

@-3dB: 8°±2，

زاویه تیز : 19 درجه ± 4

مصالح مسکن

تحت  محیط  اسید  ضعیف و  باز ضعیف ( POM )

استفاده

اولتراسونیک سطح سنج,

نظارت,ضد تصادف,

امنیت

نصب و راه اندازی

بعد

سایز : 20*22

سطح حفاظت

IP68

وزن

13 گرم ± 5 ％（ طول : 20 سانتی متر ）

سیم کشی

دستورالعمل ها

یکپارچه: رابط : قرمز:مبدل +، زرد:مبدل -，مشکی: سیم محافظ；

     ( بدون دما سنسور  سیم )

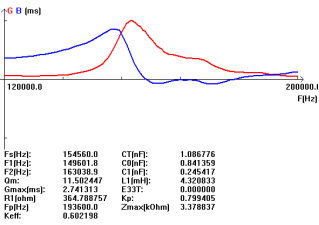

منحنی پذیرش

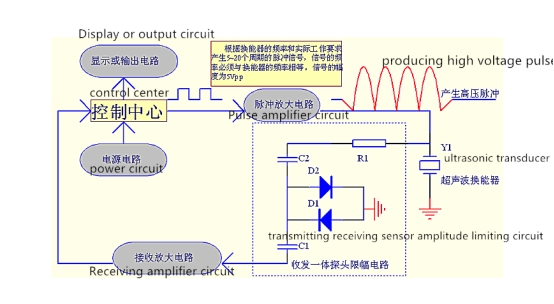

P محصول S ساختار D نمودار
